產品名稱： 角式隔膜排泥閥 產品型號： 100S、HB100S 產品口徑： DN80-DN300 產品壓力： 1.0MPa-1.6MPa 產品材質： 鑄鐵、球墨鑄鐵、鑄鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

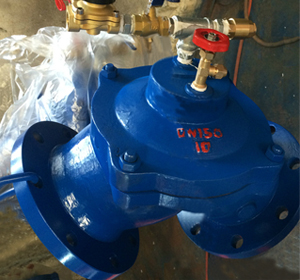

一、角式隔膜排泥閥概述： 100S、HB100S角式隔膜排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉定池底部，用以排除池底沉定的泥和污物。液壓、氣動角式快開排泥閥內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。 二、角式隔膜排泥閥主要零件材料： 零件名稱 閥體、閥蓋 閥瓣、彈簧 膜片 材料 鑄鐵、球墨鑄鐵、鑄鋼 不銹鋼 尼龍強化橡膠 三、角式隔膜排泥閥主要技術參數： 公稱壓力MPa 試驗壓力MPa 適用溫度 適用介質 殼體 密封 1.0 1.5 1.1 ≤80℃ 水、污水 1.6 2.4 1.76 四、角式隔膜排泥閥實拍圖及結構圖： 五、角式隔膜排泥閥主要連接尺寸mm 型號尺寸 100S、HB100S 公稱通徑 H D D1 Z-∮d 80 140 195 160 4-18 100 150 215 180 8-18 150 185 280 240 8-23 200 245 335 295 8-23 250 340 395 350 12-23 300 395 445 400 12-23 六、角式隔膜排泥閥安裝示意圖 七、角式隔膜排泥閥安裝實例：
