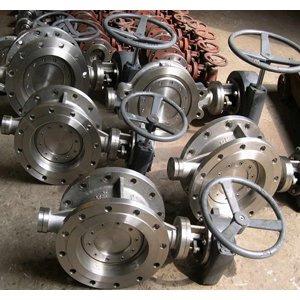

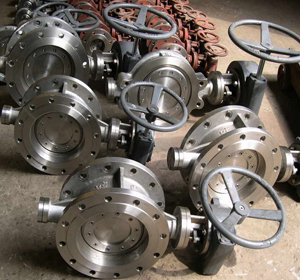

產品名稱： 不銹鋼硬密封渦輪法蘭蝶閥 產品型號： D343H、D343W 產品口徑： DN50-DN2000 產品壓力： 0.6MPa～6.4MPa 產品材質： WCB、合金鋼、不銹鋼、QT450-10 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、D343H不銹鋼硬密封渦輪法蘭蝶閥特點 1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。 3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長． 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。 5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。 二、D343H不銹鋼硬密封渦輪法蘭蝶閥主要技術參數 公稱通經DN（mm) 50～2000 公稱壓力PN（MPa) 0.6 1.0 1.6 2.5 密封試驗(MPa) 0.66 1.1 1.76 2.75 強度試驗(MPa) 0.9 1.5 2.4 3.75 適用溫度 碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 蝸輪傳動、電動、氣動、液動 三、D343H不銹鋼硬密封渦輪法蘭蝶閥主要零部件材料 零件名稱 材料 閥體 WCB、合金鋼、不銹鋼、QT450-10 蝶板 WCB、合金鋼、不銹鋼、QT450-10 閥軸 2Cr13不銹鋼、合金鋼 密封圈 不銹鋼圈 填料 柔性石墨 四、D343H不銹鋼硬密封渦輪法蘭蝶閥采用標準 制造標準 JB/T8527-97 法蘭標準 GB9113-2000 結構長度標準 GB12221-89 檢驗標準 GB/T13927-92 五、D343H不銹鋼硬密封渦輪法蘭蝶閥主要外形連接尺寸(單位:mm) 公稱通經(DN) 主要尺寸 DD343H不銹鋼硬密封渦輪法蘭蝶閥法蘭尺寸和螺栓規格 1.0MPa 1.6MPa 2.5MPa L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18 65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18 80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18 100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22 125 140 460 164 250 210 8-18 250 210 8-22 270 220 8-26 150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 950 280 505 460 16-22 520 470 16-26 555 490 16-33 400 216 1190 305 565 515 16-26 580 525 16-30 620 550 16-36 450 222 1255 350 615 565 20-26 640 585 20-30 670 600 20-36 500 229 1305 380 670 620 20-26 715 650 20-33 730 660 20-36 600 267 1340 445 780 725 20-30 840 770 20-36 845 770 20-39 700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56 1400 530 2435 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62 1600 600 2780 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62 1800 670 3020 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70 2000 760 3270 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
