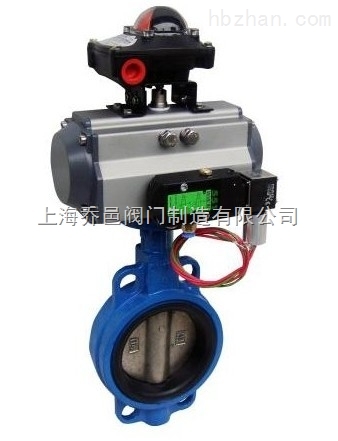

氣動蝶閥D671X
氣動蝶閥廠家 氣動蝶閥價格 D671X氣動蝶閥圖片
品牌
上海喬邑型號
D671X瀏覽次數
174 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動蝶閥D671X
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【D671X氣動蝶閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
一、產品概述
| D671X氣動蝶閥、軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。 |
二、特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和NBR耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、主要結束參數
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
NBR：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
四、主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
NBR耐油橡膠 |
|
填料 |
柔性石墨 |
五、執行標準
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
六、D671X-6/10/16氣動對夾式軟密封蝶閥主要外形連接尺寸 單位：mm
|
DN |
L |
H |
H1 |
A |
B |
ФD |
||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||
|
50 |
43 |
77 |
625 |
180 |
200 |
88 |
99 |
99 |
|
65 |
46 |
85 |
625 |
180 |
200 |
108 |
118 |
118 |
|
80 |
46 |
95 |
645 |
180 |
200 |
124 |
132 |
132 |
|
100 |
52 |
105 |
675 |
180 |
200 |
144 |
156 |
156 |
|
125 |
56 |
129 |
715 |
180 |
200 |
174 |
184 |
184 |
|
150 |
56 |
132 |
800 |
270 |
280 |
199 |
211 |
211 |
|
200 |
60 |
165 |
850 |
270 |
280 |
254 |
266 |
266 |
|
250 |
68 |
197 |
925 |
270 |
280 |
309 |
319 |
319 |
|
300 |
78 |
234 |
1035 |
380 |
420 |
363 |
370 |
370 |
|
350 |
78 |
283 |
1070 |
380 |
420 |
413 |
429 |
429 |
|
400 |
102 |
325 |
1190 |
450 |
470 |
463 |
480 |
480 |
|
450 |
114 |
369 |
1250 |
480 |
490 |
518 |
530 |
548 |
|
500 |
127 |
404 |
1290 |
480 |
490 |
568 |
582 |
609 |
|
600 |
154 |
470 |
1455 |
480 |
490 |
667 |
682 |
720 |
|
700 |
165 |
503 |
1585 |
640 |
660 |
772 |
794 |
794 |
|
800 |
190 |
571 |
1700 |
640 |
660 |
878 |
901 |
901 |
|
900 |
203 |
621 |
1865 |
750 |
860 |
978 |
1001 |
1001 |
|
1000 |
216 |
702 |
2015 |
850 |
900 |
1078 |
1112 |
1112 |
|
1200 |
254 |
818 |
2250 |
850 |
900 |
1295 |
1328 |
1328 |
上海喬邑閥門為您提供專業的【D671X氣動蝶閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
