產品名稱： 液動池底排泥閥 產品型號： H742X 產品口徑： DN80-DN300 產品壓力： 1.0MPa-1.6MPa 產品材質： 鑄鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

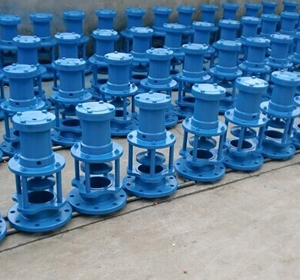

一、H742X液動池底排泥閥使用范圍： 本閥又名池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是上海滬山閥門廠結合國外先進技術自主開發生產，是現目前國內質量最穩定的排泥閥。還可為用戶按需生產和加工定制。 二、H742X液動池底閥常溫工作原理： 本類閥門由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池、排除內泥沙。 三、H742X液動池底閥性能及特點： 1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。 2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。 四、H742X液動池底閥技術參數：       閥體部分 型號 H742X-10 H742X-16 公稱壓力（MPa） 1.0 1.6 試驗 壓力 密封（MPa） 1.1 1.76 強度（MPa） 1.5 2.4 適用介質 水 溫度（°C） <80   驅動部分 驅動介質 水（使用壓縮空氣，訂貨時注明） 驅動壓力（MPa） 0.3—1.0 介質溫度（°C） <50 控制部分 (另配) 控制器輸入電壓（V） Ac220 電磁閥線圈電壓（V） Ac220 電磁閥線圈功力（W） 10—15 五、H742X液動池底閥性能參數: 適用溫度 常溫 液壓缸工作壓力 0.3－1.0MPa 液壓缸驅動介質 清水、空氣、油 六、H742X液動池底閥零部件材料： 零件名稱 閥座 閥瓣 閥桿 缸體 活塞板 活塞皮碗 材料牌號 HT200 HT200 不銹鋼 HT200 HT200 耐磨丁晴橡膠 七、H742X液動池底閥產品實拍圖及外形結構圖： 八、H742X液動池底閥外形連接尺寸 H742X－1.0 接管螺紋G 閥桿材料   H S D D1 Z－Фd   150 110 490 280 240 8-23 1/2’’ 不銹鋼 200 110 534 335 295 8-23 1/2’’ 不銹鋼 250 110 570 390 350 12-23 1/2’’ 不銹鋼 300 140 610 440 400 12-23 3/4’’ 不銹鋼 400 140 710 565 515 16-25 1’’ 不銹鋼 500 160 310 670 620 20-25 1’’ 不銹鋼 九、H742X液動池底閥安裝案例：
