產品名稱： 傘齒輪對夾式刀型閘閥 產品型號： PZ573 產品口徑： DN50-DN1200 產品壓力： 0.6MPa-1.0MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

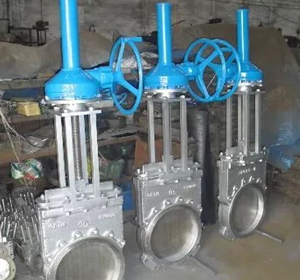

一、PZ573傘齒輪對夾式刀型閘閥概述： 傘齒輪對夾式刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。傘齒輪對夾式刀型閘閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。德標閘閥適宜在含粉塵或焦油的煤氣管線中使用。 二、PZ573傘齒輪對夾式刀型閘閥應用范圍： 1、采礦、鋼鐵工業——用于煤漿、濾碴漿等。 2、凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。 3、造紙工業——用于任何濃度紙漿、料水混合物。 4、制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。 5、食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。 6、電站除灰——用于灰渣漿。 三、PZ573傘齒輪對夾式刀型閘閥產品實拍： 四、PZ573傘齒輪對夾式刀型閘閥零件材質： 閥體、上蓋 碳鋼、不銹鋼 閥板 不銹鋼 閥桿 不銹鋼 密封圈 橡膠、四氟、不銹鋼、硬質合金 五、PZ573傘齒輪對夾式刀型閘閥性能參數： 公稱壓力 PN 殼體試驗 1.5 Mpa 密封試驗 1.1 Mpa 工作溫度 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ 適用介質 糖漿、紙漿、污水、煤漿、灰、渣水混合物 六、PZ573傘齒輪對夾式刀型閘閥主要外形及連接尺寸 MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M 0.6 50 43 90 110 475 4-M12 1.0 50 43 100 125 475 4-M16 65 46 110 130 500 4-M12 65 46 120 145 500 4-M16 80 46 125 150 535 4-M16 80 46 135 160 535 4-M16 100 52 145 170 605 4-M16 100 52 155 180 605 8-M16 125 56 175 200 665 8-M16 125 56 185 210 665 8-M16 150 56 200 225 765 8-M16 150 56 210 240 765 8-M20 200 60 255 280 880 8-M16 200 60 265 295 880 8-M20 250 68 310 335 1020 12-M16 250 68 320 350 1020 12-M20 300 78 362 395 1220 12-M20 300 78 368 400 1220 12-M20 350 78 412 445 1375 12-M20 350 78 428 460 1375 16-M20 400 102 462 495 1560 16-M20 400 102 482 515 1560 16-M22 450 114 518 550 1720 16-M20 450 114 532 565 1720 20-M22 500 127 568 600 1870 16-M20 500 127 585 620 1870 20-M22 600 154 670 705 2220 20-M22 600 154 685 725 2220 20-M27 700 165 775 810 2570 24-M22 700 165 800 840 2570 24-M27 800 190 880 920 3030 24-M27 800 190 898 950 3030 24-M30 900 203 980 1020 3430 24-M27 900 203 1005 1050 3430 28-M30 1000 216 1080 1120 3470 28-M27 1000 216 1110 1160 3470 28-M30 1200 254 1295 1340 4230 32-M30 1200 254 1325 1380 4230 32-M36 七、PZ573傘齒輪對夾式刀型閘閥安裝實例：
