產品名稱： 鏈輪對夾式刀型閘閥 產品型號： PZL73H/X/F 產品口徑： DN50-DN500 產品壓力： 0.6MPa-2.5MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

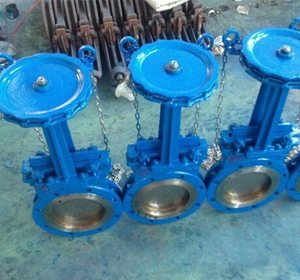

一、PZL73鏈輪對夾式刀型閘閥概述： PZL73鏈輪對夾式刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。 二、PZL73鏈輪對夾式刀型閘閥特點： 1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。 2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。 3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥進口端，可防止顆粒物料直接沖刷在密封上，從而可改善工作條件，延長壽命。 4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。 5、刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。 三、PZL73鏈輪對夾式刀型閘閥產品實拍： 四、 PZL73鏈輪對夾式刀型閘閥技術參數： 公稱壓力 0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb 公稱通徑 DN50~500mm NPS 2"~20" 適用溫度 -38~+200℃（具體溫度范圍視密封副材質和介質性質而定） 連接法蘭 ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS 主體材料 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M 密封型式 硬密封、軟密封 泄漏量 硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏） 配套附件 安裝法蘭 五、PZL73鏈輪對夾式刀型閘閥主要性能規范： 公稱壓力（MPa 殼體試驗（MPa 密封試驗（MPa 工作溫度 適用介質 1.0 1.5 1.1 ≤100℃ 紙漿、污水、煤漿、灰、渣水混和物 1.6 2.4 1.8 ≤100℃ 六、PZL73鏈輪對夾式刀型閘閥主要零部件材質： 體、蓋 閘閥 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金 七、PZL73H/X/F鏈輪對夾式刀型閘閥注意事項： 1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著； 2、各連接部位螺栓，要求均勻擰緊； 3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活； 4、用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性； 5、用戶在安裝閥門時，必須預留閥門驅動的必要空間； 6、驅動裝置的接線須按線路圖進行； 7、刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。 八、PZL73鏈輪對夾式刀型閘閥外形尺寸： MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M 0.6 50 43 90 110 325 4-M12 1.0 50 50 100 125 325 4-M16 65 46 110 130 340 4-M12 65 50 120 145 340 4-M16 80 46 125 150 355 4-M16 80 50 135 160 355 4-M16 100 52 145 170 405 8-M16 100 50 155 180 405 8-M16 125 56 175 200 440 8-M16 125 50 185 210 440 8-M16 150 56 200 225 520 8-M16 150 60 210 240 520 8-M20 200 60 255 280 580 8-M16 200 60 265 295 580 8-M20 250 68 310 335 670 12-M16 250 70 320 350 670 12-M20 300 78 362 395 820 12-M20 300 80 368 400 820 12-M20 350 78 412 445 925 12-M20 350 90 428 460 925 16-M20 400 102 462 495 1030 16-M20 400 100 482 515 1030 16-M22 450 114 518 550 1180 16-M20 450 120 532 565 1180 20-M22 500 127 568 600 1290 16-M20 500 130 585 620 1290 20-M22
