商品介紹

品牌:

商品名稱:Q41F-16P不銹鋼法蘭球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q41F-16P不銹鋼法蘭球閥

http://www.hsfamen.com/qiufa/2015/1202/488.html

	產品名稱：	不銹鋼法蘭球閥
	產品型號：	Q41F-16P
	產品口徑：	DN15-DN250
	產品壓力：	1.6-4.0MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、不銹鋼法蘭球閥簡介：
不銹鋼法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。
二、不銹鋼法蘭球閥產品特點：
1、閥門結構簡單、體積小、重量輕、流阻小、節能效果好，介質流過該閥時，相當于流過一段直通的管道，此流體阻最小
2、流體進、出該閥方向可任意選擇，具有雙向作用。
3、本公司生產閥門管件連接方式有：內螺紋、法蘭、對焊、插焊、快裝等！其安裝有，水平管道，垂直管道均可安裝等。
4、操作方便，開關迅速，手柄操作只需轉動90度即可實現開關。氣動，電動可任意調動。
5、防滲漏效果極佳，具開關壽命可高出其他設備5-10倍。

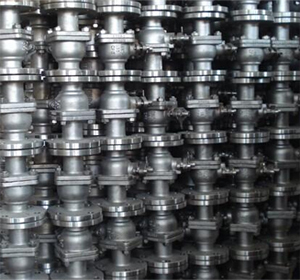

三、不銹鋼法蘭球閥產品實拍：

四、不銹鋼法蘭球閥性能參數：

適用介質	水、氣、油品、天然氣和酸堿腐蝕性介質
適用溫度	-196～350℃
驅動方式	手動、氣動、電動、液動等
公稱通徑	DN15～250mm 1/2"～10"

五、不銹鋼法蘭球閥主要性能：

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力	強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa	工作溫度(℃)	適用介質
Q41F-16P(R)	1.6	2.4	1.8	0.6	≤150	硝酸類
Q41F-25P(R)	2.5	3.8	2.8	0.6	≤150	硝酸類
Q41F-40P(R)	4.0	6.0	4.4	0.6	≤150	硝酸類

六、不銹鋼法蘭球閥零部件材料：

零件名稱	材料
	Q41F-16P-25P-40R	Q41F-16R-25P-40R
閥體	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
球體
閥桿
密封圈	聚四乙烯
扳手	鑄鋼

七、不銹鋼法蘭球閥外形尺寸：

型號	公稱通徑 DN	尺寸(mm)
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Q41F-16P(R)	15	130	95	65	45	60	14-2	4-14	108
	20	140	105	75	55	64	14-2	4-14	120
	25	150	115	85	65	90	16-2	4-14	165
	32	165	135	100	78	105	16-2	4-18	180
	40	180	145	110	85	150	16-3	4-18	240
	50	200	160	125	100	190	16-3	4-18	240
	65	220	180	145	120	195	18-3	4-18	320
	80	250	195	160	135	215	20-3	8-18	350
	100	280	215	180	155	250	20-3	8-18	400
	125	320	245	210	185	280	22-3	8-18	500
	150	360	280	240	210	320	24-3	8-23	600
	200	400	335	295	265	370	26-3	12-23	800
Q41F-25P(R)	40	180	145	110	85	160	16-3	4-18	240
	50	200	160	125	100	205	20-3	4-18	270
	65	220	180	145	120	215	22-3	8-18	350
	80	250	195	160	135	230	22-3	8-18	400
	100	280	230	190	160	270	24-3	8-23	500
	125	320	270	220	188	300	28-3	8-25	600
	150	360	300	250	218	340	30-3	8-25	900
	200	400	360	310	278	400	34-3	12-25	1100
Q41F-40P(R)	15	130	95	65	45	60	16-2	4-14	40
	20	140	105	75	55	65	16-2	4-14	51
	25	150	115	85	65	90	18-2	4-14	58
	32	180	135	100	78	105	18-3	4-18	66
	40	200	145	110	85	170	18-3	4-18	76
	50	220	160	125	100	230	20-3	4-18	88
	65	250	180	145	120	250	22-3	8-18	110
	80	280	195	160	135	250	22-3	8-18	121
	100	320	230	190	160	295	24-3	8-23	150
	125	400	270	220	188	330	28-3	8-25	176
	150	400	300	250	218	375	30-3	8-25	204
	200	550	375	320	282	440	38-3	12-30	260
