                    Q611F氣動內螺紋球閥




                    氣動內螺紋球閥








      品牌













      型號

                    Q611F











      瀏覽次數

                    143 次











      所在地區

                    上海	上海	浦東新區
















      市場指導價

                        ￥1,170.00










      數量


      100
















                    壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！













      店鋪名稱： 滬山閥門制造（上海）有限公司


           滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...





























      商品介紹





                    品牌:






                    商品名稱:Q611F氣動內螺紋球閥




                    商品編號:





                    分類:壓縮機配件及輔助設備	其它各類閥類





                        ：





































      Q611F氣動內螺紋球閥





產品名稱：
氣動內螺紋球閥




產品型號：
Q611F




產品口徑：
DN6-DN100




產品壓力：
1.6MPa-6.4MPa




產品材質：
碳鋼、不銹鋼




聯系電話：
021-31007323




聯系傳真：
021-33321522




Email：
hushanfamen@126.com




聯系人：
周生




聯系手機：
18818008975




QQ：
178876695




公司名：
滬山閥門制造（上海）有限公司




帳號：
03416900040041464




稅號：
310115312539830




售后承諾：
質保一年，質量三包：包修、包換、包退。














      一、Q611F氣動內螺紋球閥簡介：
      Q611F氣動內螺紋球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
      Q611F氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
      二、Q611F氣動內螺紋球閥工作原理：
      Q611F氣動內螺紋球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。
      三、Q611F氣動內螺紋球閥產品特點：
      1、可在頂部、底部安裝手動操作機構。
      2、齒輪式雙活塞，輸出力矩大，體積小。
      3、氣缸選用鋁金材料，重量輕、外形美觀。
      4、閥座采用彈性密封結構，密封可靠，啟閉輕松。
      5、IS05211標準連接為產品的安裝更換提供了方便。
      6、閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
      7、球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
      8、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。
      【可選擇附件】：
      1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
      2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
      3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
      4、手動機構：HVSD手操機構

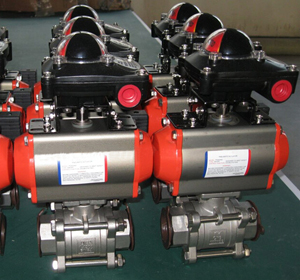

      四、Q611F氣動內螺紋球閥產品實拍：






Q611F氣動內螺紋球閥（二片式開關型）
Q611F氣動內螺紋球閥（三片式調節型）




Q611F氣動內螺紋球閥（二片式開關型）
Q611F氣動內螺紋球閥（三片式調節型）





五、Q611F氣動內螺紋球閥主要技術參數：
      1、閥體






閥體形式
內螺紋精鑄閥體




公稱通徑
DN6～100mm




公稱壓力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K




連接形式
管螺紋(G)、錐螺紋(NPT)




閥蓋形式
一體式




壓蓋型式
壓帽擰緊式




密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料





2、閥內件






閥芯形式
O型球型閥芯




流量特性
快開特性





3、執行機構






執行器型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器




供氣壓力
0.4～0.7MPa




氣源接口
G1/4"、G1/8"、G3/8"、G1/2"




環境溫度
-20～+90℃




作用形式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
      雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)




可配附件
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等





4、主要閥體結構圖






三片式氣動球閥(閥體)
二片式氣動球閥(閥體)




三片式氣動球閥(閥體)
二片式氣動球閥(閥體)





六、Q611F氣動內螺紋球閥主要零件材料：






1
左閥體
WCB、CF8、CF8M、CF3M




2
閥座
PEFE、PPL、304、316




3
球體
WCB、CF8、CF8M、CF3M




4
密封圈
PTFE/金屬石墨纏繞墊片




5
右閥體(中閥體)
WCB、CF8、CF8M、CF3M




6
閥桿
2Cr13304、316、316L




7
填料壓蓋
WCB、CF8、CF8M、CF3M





七、Q611F氣動內螺紋球閥主要性能指標：






公稱通徑DN(mm)
6
8
10
15
20
25
32
40
50
65
80
100




允許壓差(MPa)
≤ 公稱壓力




動作范圍
0～90°




泄露量Q
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準




基本誤差
帶定位器：小于全行程的±2%




回差
帶定位器：小于全行程的2%





八、Q611F氣動內螺紋球閥主要性能參數：






試驗壓力(Mpa)
公稱壓力(Mpa)
壓力級
JIS(K)




1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K




強度試驗
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8




密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8




氣密試驗
0.5～0.7





九、Q611F氣動內螺紋球閥主要外形及連接尺寸：






Q611F氣動內螺紋球閥主要外形(開關型)
Q611F氣動內螺紋球閥主要外形(調節型)












公稱通徑
內螺紋連接




mm
inch
D
L
H
G
A




10
3/8
10
60
157
3/8″
140




15
1/2
15
75
168
1/2″
140




20
3/4
20
80
170
3/4″
140




25
1
25
90
180
1″
140




32
11/4
32
110
185
11/4″
164




40
11/2
38
125
200
11/2″
164




50
2
50
144
210
2″
190




65
21/2
64
186
230
21/2″
210




80
3
78
206
250
3″
247




100
4
98
240
270
4″
247





注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。
      十、Q611F氣動內螺紋球閥安裝實例：








      氣動內螺紋球閥安裝實例


Q611F氣動內螺紋球閥安裝














      滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。


      滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。









      公司信息


       本公司主導產品包括：調節閥及附件、氣動閥門、電動閥門、真空閥門、通用閥門、美標閥門、德標閥門、日標閥門以及進口閥門等。如：氣動調節閥、氣動球閥、氣動蝶閥、電動調節閥、電動球閥、電動蝶閥、減壓閥、安全閥、調節閥、隔膜閥、電磁閥、針型閥、呼吸閥、阻火器等，調節閥及附件包含有：電動調節閥、氣動調節閥、自力式調節閥、手動調節閥、氣動薄膜執行機構、電動執行機構、電氣閥門定位器、電動閥門調節模塊等。通用閥門包含有：電磁閥、針型閥、安全閥、切斷閥、減壓閥、閘閥、截止閥、球閥、蝶閥、止回閥、水力控制閥、柱塞閥、旋塞閥、隔膜閥、過濾器、疏水閥、排氣閥、平衡閥及代理進口閥門等。電磁閥包含有：水用電磁閥、蒸汽電磁閥、燃氣電磁閥、空氣電磁閥、真空電磁閥、高溫電磁閥等。美標閥門包含有、閘閥、截止閥、球閥、蝶閥、等。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。
