商品名稱:Q941F電動法蘭球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q941F電動法蘭球閥

http://www.hsfamen.com/qiufa/2015/1113/228.html

	產品名稱：	電動法蘭球閥
	產品型號：	Q941F
	產品口徑：	DN15-DN300
	產品壓力：	1.6MPa-6.4Mpa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Q941F電動法蘭球閥概述：
Q941F電動法蘭球閥采用一體化結構，有輸入控制信號（4～20mA DC或1～5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。
Q941F電動法蘭球閥適用于兩位切斷、調節的場合。電動開關型球閥閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
二、Q941F電動法蘭球閥工作原理：
Q941F電動法蘭球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0～90o）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。

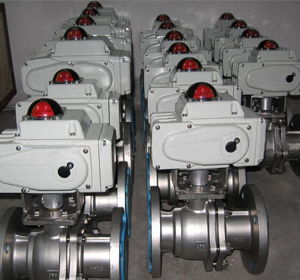

三、Q941F電動法蘭球閥產品實拍：

四、Q941F電動法蘭球閥產品特點：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇，更有防爆電裝。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
6、密封材料為聚四氟乙烯等，具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
五、Q941F電動法蘭球閥主要技術參數：
1、閥體

閥體形式	直通鑄造閥
公稱通徑	DN15～300mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式、螺紋式
閥蓋形式	一體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

2、閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

3、執行機構

執行器型號	DSR、3810R、DZW、HQ、PSQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

六、Q941F電動法蘭球閥主要性能指標：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%
可調范圍	250：1								350：1

七、Q941F電動法蘭球閥主要零件材料：

1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

八、Q941F電動法蘭球閥主要外形及連接尺寸：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
