VQ647F氣動V型球閥

氣動V型球閥

品牌

型號

VQ647F

瀏覽次數

145 次

所在地區

上海上海浦東新區

市場指導價

~~￥1,400.00~~

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:

商品名稱:VQ647F氣動V型球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

VQ647F氣動V型球閥

http://www.hsfamen.com/qiufa/2015/1115/256.html

	產品名稱：	氣動V型球閥
	產品型號：	VQ647F、VQ677F
	產品口徑：	DN25-DN400
	產品壓力：	1.6MPa-6.4Mpa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、VQ647F氣動V型球閥簡介：
VQ647F氣動V型球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
VQ647F氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。
二、VQ647F氣動V型球閥工作原理：
VQ647F氣動V型球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。
三、VQ647F氣動V型球閥產品實拍：

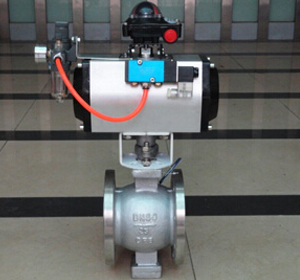

氣動V型球閥（對夾式）	氣動V型球閥（法蘭式）

四、VQ647F氣動V型球閥主要技術參數：
1、閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN25～400mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa
法蘭標準	GB、JB、HG、ANSI、JIS等
連接形式	對夾式、法蘭式
閥蓋形式	整體式 (適用溫度-45～+400℃)
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

2、閥內件

閥芯形式	帶V型切口的球型閥芯
流量特性	近似等百分比（參見流量特性曲線圖）

3、執行機構

執行器型號	AT/GT系列氣動執行器
主要技術參數	供氣壓力：400~700Kpa 氣源接口： G1/8〞，G1/4〞，G1/2〞
	環境溫度：-25～+70℃、環境濕度：≤95
	附件：定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等

4、流量特性（V調節球閥的固有流量特性曲線圖）

五、VQ647F氣動V型球閥主要零件材質表：

材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	球板	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	硬質合金
	填料	聚四氟乙烯、柔石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～500℃

六、VQ647F氣動V型球閥產品性能指標：

公稱通徑D（mm）

100

125

150

200

250

300

額定流量系數Cv

110

170

280

410

750

1120

1850

2950

3800

公稱壓力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（參見典型曲線圖）、直線特性、快開性

閥板轉角（度）

0°～90°（可調）

允許泄漏量等級

軟密封：零泄露硬密封：≤10－－5額定流量系數

作用形式

雙作用/單作用（彈簧復位式）

控制型式

切斷型/調節型

執行器

型號

AT系列、GT系列、AW系列、ZSQ系列等

氣源壓力

凈化壓縮空氣（氮氣）0.3-0.7MPa

調節型

輸入信號

電流信號：0～10mA、4～10mA 氣源信號20～100kPa

基本誤差

帶定位器≤±1.5%

回差

帶定位器≤1.5%

死區

帶定位器≤0.6%

可調節比

250:1

300:1

切斷型

回訊電壓

AC220V、AC110V、DC24V、

切斷時間

0.5 S

1.0 S

2.5～4.0 S

7.0 S

七、VQ647F氣動V型球閥主要外形及連接尺寸：
氣動V型球閥結構圖

PN（MPa）	DN（mm）	尺寸（mm）
		L	對夾連接	法蘭連接						H
		L	D	D	D1	D2	D6	b	z-d	H
1.6	25	102	64	115	85	5	-	14/16	4-14	233
	40	114	82	145/150	110	85/84	-	16/18	4-18	280
	50	124	100	160/165	125	100/99	-	16/20	4-18	362
	65	145	118	180/185	145	120/188	-	18/20	4-18	377
	80	165	130	195/200	160	135/132	-	20	8-18	410
	100	194	155	215/220	180	155/150	-	20/22	8-18	423
	125	210	185	245/250	210	185/184	-	22	8-18	436
	150	229	216	280/285	240	210/211	-	24	8-23/8-22	653
	200	243	264	335/340	295	265/266	-	26/24	12-23/12-22	703
	250	297	328	405	355	320/319	-	30/26	12-25/12-26	787
	300	338	373	460	410	375/370	-	30/28	12-25/12-26	827
2.5	25	102	64	115	85	65	-	16	4-14	233
	40	114	82	145/150	110	85/84	-	18	4-18	280
	50	124	100	160/165	125	100/99	-	20	4-18	362
	65	145	118	160/185	145	120/118	-	22	8-18	377
	80	165	130	195/200	160	135/132	-	22-24	8-18	410
	100	194	155	230/235	190	160/156	-	24	8-23/8-22	423
	125	210	185	270	220	188/184	-	28/26	8-25/8-26	436
	150	229	216	300	250	218/211	-	30/28	8-25/12-26	653
	200	243	264	360	310	278/274	-	34/30	12-25/12-26	703
	250	297	328	425	370	332/330	-	36/32	12-30	787
	300	338	373	485	430	390/389	-	40/34	16-30	827
