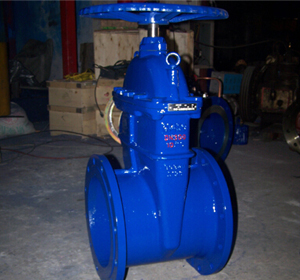

一、軟密封閘閥簡介：
軟密封閘閥屬于工業用閥，軟密封閘閥的啟閉件采用的是閘板，通過閘板的運動方向與流體方向相垂直，所以軟密封閘閥只能作全開和全關 , 不能作為調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。軟密封閘閥利用閘板整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。
二、軟密封閘閥特點：
1、不易碎裂
以往傳統鑄鐵軟密封閘閥常園外物擊中，碰撞或重疊而造成斷裂等現象。由于軟密封閘閥改用球墨鑄鐵，此種情形已可大幅度減少。
2、耐腐蝕
軟密封閘閥閥體采用粉沫環氧樹脂涂裝，可防止閥體的腐蝕與生銹，并可用于污水系統。
3、整體包膠
軟密封閘閥閥板采用高品質的橡膠進行整體內，外包膠，國內一流的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳。
4、平底式閥座
傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊，水泥，紙屑，雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，軟密封閘閥低部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。
5、三“O”型密封圈
由于閥桿采用三“O”型環密封圈設計。可減少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
6、有助生飲
由于閥體內部以無毒性環氧樹脂涂裝，閘閥的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲。
7、精鑄閥體
閥體采用精密鑄造，精確的幾何尺寸使得閥體北部無需任何精加工即可保證閥門的密封性。
8、重量輕
本體采用球墨鑄造制成，重量較傳統閘閥重量減輕約百分之二十到百分之三十，方便維修方便。



三、軟密封閘閥具有以下優點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
四、軟密封閘閥的缺點：
1、密封面之間易引起沖蝕和擦傷，維修比較困難。
2、外形尺寸較大，開啟需要一定的空間，開閉時間長。
3、結構較復雜。

五、軟密封閘閥原理：
　　軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置(即行程〉來確定。本類閥門在管道中一般應當水平安裝。
六、軟密封閘閥應用：
　　軟密封閘閥廣泛用于自來水、污水、建筑、石油、化工食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
七、軟密封閘閥與硬密封閘閥區別：
1、二者的密封材料不同。軟密封閘閥一般是橡膠或者聚四氟乙烯之類的物質。硬密封閘閥就是用不銹鋼等金屬。
2、軟密封：密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料的被稱為"軟密封".這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如:鋼+橡膠;鋼+四氟聚乙烯等。
3、硬密封：密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封".這種密封的密封性能較差,但耐高溫,抗磨損,機械性能好.如:鋼+鋼;鋼+銅;鋼+石墨;鋼+合金鋼;(這里的鋼也可能是鑄鐵,鑄鋼,合金鋼也可能是堆焊,噴涂的合金)。
八、軟密封閘閥型號說明：
　　一般軟密封閘閥型號是Z41X明桿的，暗桿的就是Z45X，都是水力上用的。
九、軟密封閘閥漏氣方式：
1、汽缸上的電磁閥漏氣，可能是由于減壓閥中的氣壓過高。
2、汽缸的排氣孔漏氣，這是因?yàn)槠變?nèi)部的兩個活動部件與缸體的密封處的密封圈出現老化現象。
3、汽缸的上下部漏氣，這是由于執行機構與氣缸的密封處的密封圈由于其執行機構的頻繁活動而沒有達到密封的效果。
4、除上面的3種情況以外，還有另外一種情況也可能使汽缸漏氣，即汽缸中的彈簧損壞，由于力到不到位造成的，這也可能造成關不到位。
十、軟密封閘閥安裝：
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用 , 每月至少潤滑一次。
