氣動薄膜三通切斷閥ZMAX/ZMBX
ZMAX/ZMBX氣動薄膜三通切斷閥規格 ZMAX/ZMBX氣動薄膜三通切斷閥參數 ZMAX/ZMBX氣動薄膜三通切斷閥尺寸
品牌
上海喬邑型號
ZMAX/ZMBX瀏覽次數
159 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動薄膜三通切斷閥ZMAX/ZMBX
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZMAX/ZMBX氣動薄膜三通切斷閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
ZMA/BX氣動薄膜三通切斷閥
產品詳細介紹：

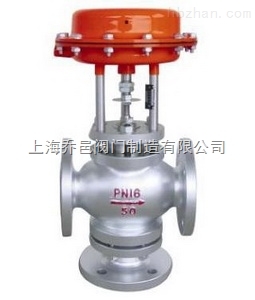

ZMAX/ZMBX氣動薄膜三通切斷閥是由多彈簧氣動薄膜執行機構及三通切斷閥組成。是氣動單元組合儀表中的執行單元。氣動薄膜三通切斷閥整體具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜三通切斷閥通過接受來自調節儀表的信號，來進行切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜三通切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。
■ 產品特點
1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
■ 主要技術參數
● 閥體
|
閥體形式 |
三通鑄造閥 |
|
公稱通徑 |
DN15～200mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法蘭標準 |
GB、JB、ANSI、JIS、HG等 |
|
連接形式 |
法蘭式 (RF、FF) |
|
閥蓋形式 |
(常溫型) 標準型 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
|
閥芯形式 |
雙導向雙座套筒型閥芯 |
|
流量特性 |
快開特性 |
■ 主要零件材料
|
1 |
下閥蓋 |
WCB、CF3、CF3M、CF8、CF8M |
|
2 |
閥體 |
WCB、CF3、CF3M、CF8、CF8M |
|
3 |
閥芯(軟) |
2Cr13、304、316、316L(增強聚四氟乙烯) |
|
4 |
閥座 |
304、316、316L |
|
5 |
閥桿 |
2Cr13、304、316、316L |
|
6 |
連接套 |
2Cr13、304、316、316L |
|
7 |
導向套 |
2Cr13、304、316、316L |
|
8 |
上閥蓋 |
WCB、CF3、CF3M、CF8、CF8M |
|
9 |
填料壓蓋 |
2Cr13、304、316、316L |
|
10 |
指示牌 |
L4、2Cr12 |
|
11 |
執行器 |
根據實際配置而定 |
■ 主要性能指標
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量系數Kv |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
|
|
額定行程mm |
8 |
12 |
20 |
25 |
40 |
60 |
||||||
|
有效面積cm2 |
100 |
200 |
400 |
600 |
1000 |
|||||||
|
允許泄 |
硬密封 |
1.2X10-7 × 閥額定容量 |
||||||||||
|
軟密封 |
VI 級、無泄露 |
|||||||||||
|
允許壓差MPa |
≤ 公稱壓力 |
|||||||||||
|
信號壓力KPa |
0 ～ 250(薄膜式) |
|||||||||||
1、本產品性能指標貫徹GB/T4213-92。
2、表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變。
3、表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。
上海喬邑閥門為您提供專業的【ZMAX/ZMBX氣動薄膜三通切斷閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
