商品介紹

品牌:上海喬邑

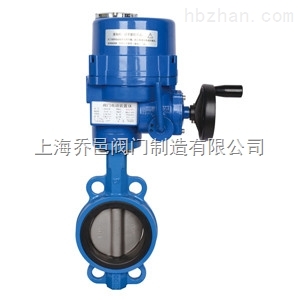

商品名稱:防爆電動對夾式蝶閥D971X/F

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【D971X/F防爆電動對夾式蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

D971X/F防爆電動對夾式蝶閥是由角行程的電動執行機構和蝶閥閥體組成?？蛇x用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構。被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是截斷流體的最佳裝置。

特點：

1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
3.采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的

零部件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7、8	上、下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式、法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、361RS等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)

執行器參數

執行器類別	精小型執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

性能規范

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤150℃
適用介質	具有腐蝕性介質

連接尺寸

公稱通經(DN)		主要尺寸				法蘭尺寸
公稱通經(DN)		L1\L2	H		H1	1.0MPa		1.6MPa		2.5MPa
毫米	毫米	L1\L2	硬密封	軟密封	H1	D1	n-Фd	D1	n-Фd	D1	n-Фd
50	2	43	112	63	530	125	4-18	125	4-18	125	4-18
65	2-1/2	46	115	70	530	145	4-18	145	4-18	145	8-18
80	3	46	120	83	565	160	4-18	160	8-18	160	8-18
100	4	52	138	105	600	180	8-18	180	8-18	190	8-22
125	5	56	164	115	640	210	8-18	210	8-18	220	8-26
150	6	56	175	137	705	240	8-22	240	8-22	250	8-26
200	8	60	200	164	775	295	8-22	295	12-22	310	12-26
250	10	68	243	206	945	350	12-22	355	12-26	370	12-30
300	12	78	250	230	1070	400	12-22	410	12-26	430	16-30
350	14	78	280	248	1140	460	16-22	470	12-26	490	16-33
400	16	102	305	289	1210	515	16-26	525	16-26	550	16-36
450	18	114	350	320	1335	565	20-26	585	16-30	600	20-36
500	20	127	380	343	1415	620	20-26	650	20-30	660	20-36
600	24	154	445	413	1605	725	20-30	770	20-33	770	20-39
700	28	165	480	478	1844	840	24-30	840	24-36	875	24-42
800	32	190	530	525	2040	950	24-33	950	24-39	990	24-48
900	36	203	580	585	2255	1050	28-33	1050	28-39	1090	28-48
1000	40	216	650	640	2380	1160	28-36	1170	28-42	1210	28-56
1200	48	254	760	755	2640	1380	32-39	1390	32-48	1420	32-56
