產品名稱： 液化石油氣安全閥 產品型號： AH42F、A42F 產品口徑： DN20-DN400 產品壓力：  1.6MPa-4.0MPa 產品材質： 碳鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

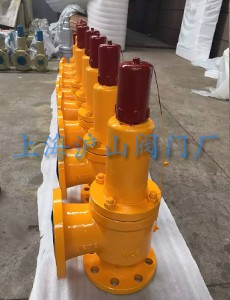

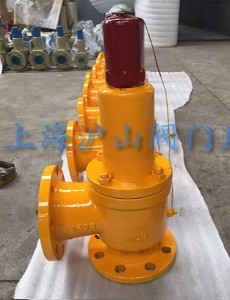

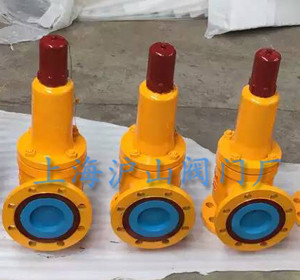

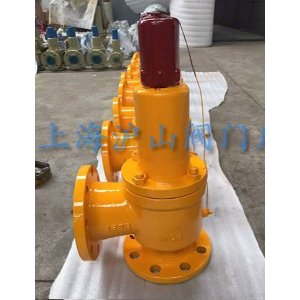

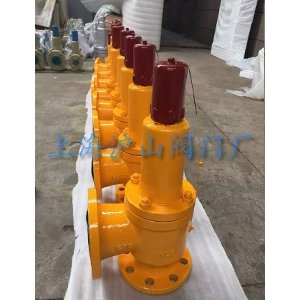

一、AH42F液化石油氣安全閥概述：    AH42F、A42F液化石油氣安全閥適用于工作溫度在-40～80℃的液化石油氣的液相出口管上，當進出口壓差0.5MPa時液化石油氣能自動回流入罐。AH42F液化石油氣安全閥廣泛應用于市政建設、農田、燃氣、水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。 二、AH42F液化石油氣安全閥產品實拍： 三、AH42F液化石油氣安全閥結構簡述： 1、彈簧全啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。 2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。 3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。 4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。 5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。 四、AH42F液化石油氣安全閥安裝說明： 1、安全閥必須垂直安裝，并最好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。 2、安全閥的出口必須裝設適當的膨脹節，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。 3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。 五、AH42F液化石油氣安全閥主要零部件材料： NO. 零件名稱 AH42F-C A42F-C 材料 1 閥座 2Cr13 2 閥體 WCB 3 調節圈 2Cr13 4 反沖盤 2Cr13 5 閥瓣 2Cr13+PTFE 6 導向套 2Cr13 7 閥蓋 ZG230-450 8 彈簧 50CrVA 9 閥桿 2Cr13 10 調整螺桿 45 11 閥帽 ZG200-400 六、AH42F液化石油氣安全閥主要外形尺寸： 型號 公稱 通徑 do D K g g1 b f f1 Z-￠d DN' D1 K1 g2 b1 f' Z1-￠d1 L L1 ≈H AH42F-16C A42F-16C 20 15 105 75   55 16 2   4-14 25 115 85 65 16 2 4-14 110 95 378 25 16 115 85   65 16 2   4-14 32 140 100 78 18 2 4-18 110 95 378 32 20 140 100   78 18 2   4-18 40 150 110 85 18 3 4-18 115 100 378 40 25 150 110   85 18 3   4-18 50 165 125 100 20 3 4-18 120 110 406 50 32 165 125   100 20 3   4-18 65 185 145 120 20 3 4-18 135 120 450 65 40 185 145   120 20 3   4-18 80 200 160 135 20 3 8-18 160 140 520 80 50 200 160   135 20 3   8-18 100 220 180 155 22 3 8-18 170 135 525 100 65 220 180   155 22 3   8-18 125 250 210 185 22 3 8-18 195 175 690 125 80 250 210   185 22 3   8-18 150 285 240 210 24 3 8-23 210 190 780 150 100 285 240   210 24 3   8-23 175 310 270 240 26 3 8-23 255 230 838 200 125 340 295   265 26 3   12-23 250 405 355 320 30 3 12-26 300 260 992 250 150 405 355   320 30 3   12-26 300 460 410 375 30 4 12-26 350 320 1266 300 220 460 410   375 30 4   12-26 400 580 525 485 36 4 16-30 370 350 1283 350 250 520 470   435 34 4   16-26 500 715 650 608 44 4 20-34 500 450 1520 400 280 580 525   485 36 4   16-30 500 715 650 608 44 4 20-34 500 450 1530 AH42F-25 A42F-25 20 15 105 75   55 16 2   4-14 25 115 85 65 16 2 4-14 110 95 378 25 16 115 85   65 16 2   4-14 32 140 100 78 18 2 4-18 110 95 378 32 20 140 100   78 18 2   4-18 40 150 110 85 18 3 4-18 115 100 378 40 25 150 110   85 18 3   4-18 50 165 125 100 20 3 4-18 120 110 406 50 32 165 125   100 20 3   4-18 65 185 145 120 20 3 4-18 135 120 450 65 40 185 145   120 22 3   8-18 80 200 160 135 20 3 8-18 160 140 520 80 50 200 160   135 22 3   8-18 100 220 180 155 22 3 8-18 170 135 525 100 65 230 190   160 24 3   8-23 125 250 210 185 22 3 8-18 195 175 690 125 80 270 220   188 28 3   8-26 150 285 240 210 24 3 8-23 210 190 780 150 100 300 250   218 30 3   8-26 175 310 270 240 26 3 8-23 255 230 838 200 125 360 310   278 34 3   12-26 250 405 355 320 30 3 12-26 300 260 992 250 150 425 370   332 36 3   12-30 300 460 410 375 30 4 12-26 350 320 1266 300 220 485 430   390 40 4   16-30 400 580 525 485 36 4 16-30 370 350 1283 AH42F-40 A42F-40 20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378 25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378 32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378 40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406 50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450 65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520 80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525 100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 690 125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780 150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 838 200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 300 260 992 250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 375 30 4 12-26 350 320 1266
