產品名稱： 對夾雙瓣旋啟式止回閥 產品型號： H76H、H76W 產品口徑： DN50-DN1200 產品壓力： 1.0MPa-10MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

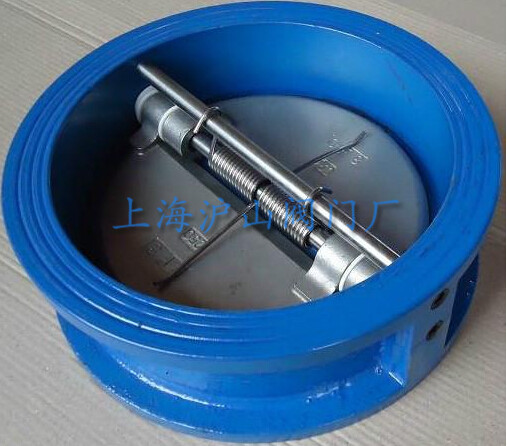

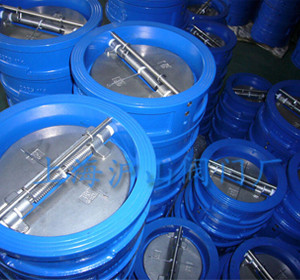

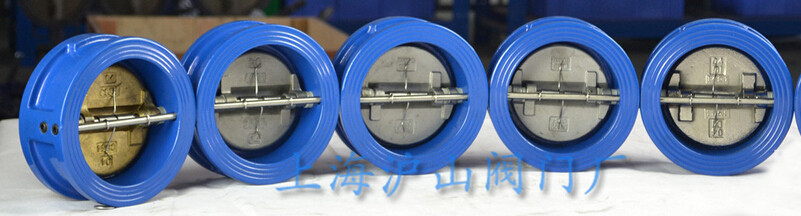

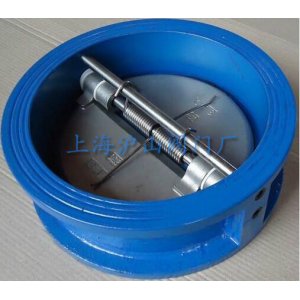

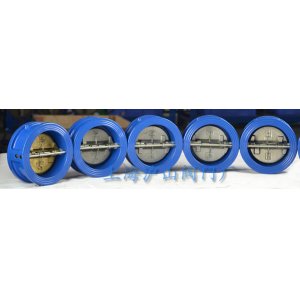

一、H76H對夾雙瓣旋啟式止回閥簡介：    H76H對夾雙瓣旋啟式止回閥適用于公稱壓力PN1.0Mpa～10.0Mpa、Class150～2500LB；公稱通徑DN50～1200mm、PNS1/2～48"；工作溫度：-196～540℃的各種管路上，用于防止介質倒流。閥體材料有：鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼等，可使用于水、蒸汽、燃?xì)狻⒂推贰⑺犷惤橘|(zhì)等。H76H對夾雙瓣旋啟式止回閥的雙閥瓣結構采用彈簧負荷閥瓣，懸掛在中心垂直的銷軸上。閥門開啟時，流體作用的合力在閥瓣密封表面中心處，而起著反作用的彈簧支架力的作用點位于閥瓣面中心的位置，使得閥瓣根部首先開啟。 二、H76H對夾雙瓣旋啟式止回閥工作原理：      H76H對夾雙瓣旋啟式止回閥蝶板為兩個半圓，且采用彈簧強制復位，由于扭彈簧的作用力通常閥門是關閉的，當流體正向流動時，流體的壓力使得碟片繞鉸鏈轉動，閥門打開。一旦流體流動停止，由于彈簧的作用，在倒流前閥門就已關閉。 三、H76H對夾雙瓣旋啟式止回閥特點： 1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8； 2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20； 3、閥瓣關閉快速，水錘壓力小； 4、水平管道或垂直管道均可使用，安裝方便； 5、 流道通暢、流體阻力小； 6、動作靈敏、密封性能好； 7、閥瓣行程短、關閥沖擊力小； 8、整體結構、簡單緊湊、造型美觀； 9、使用壽命長、可靠性高。 四、H76H對夾雙瓣旋啟式止回閥產品實拍：   五、H76H對夾雙瓣旋啟式止回閥技術參數： 公稱通徑  DN(mm)  DN50~DN1200  公稱壓力  PN(MPa)  1.0MPa  1.6MPa  2.5MPa  4.0MPa  試驗壓力  強度試驗  1.5MPa  2.4MPa  3.75MPa  6.0MPa  密封試驗  1.1MPa  1.76MPa  2.75MPa  4.4MPa  適用介質  水、蒸汽、油品、污水、酸堿類  適用溫度  1、橡膠密封面（X）-20℃~120℃合金鋼密封面（H） 2、主體碳鋼-29℃~425℃ 3、不銹鋼主體用于酸類介質-29℃~200℃  六、H76H對夾雙瓣旋啟式止回閥主要零部件材料： 閥體  鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼  閥板  鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼  閥桿  碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼  密封圈  橡膠、不銹鋼、合金鋼  彈簧  60Si2Mn、3Cr13、17-7PH、INCONEL  七、H76H對夾雙瓣旋啟式止回閥主要外形尺寸：   公稱通徑 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10.0 L D L D L D L D L D L D DN50 60 109 60 109 60 109 60 109 60 115 60 122 DN65 67 129 67 129 67 129 67 129 67 140 67 147 DN80 73 144 73 144 73 144 73 144 76 150 73 157 DN100 73 164 73 164 73 170 73 170 79 177 79 183 DN125 86 194 86 194 86 197 86 197 105 213 105 220 DN150 98 220 98 220 98 227 98 227 136 250 136 260 DN200 127 275 127 275 127 287 127 293 165 313 165 324 DN250 146 330 146 332 146 343 146 355 213 364 213 394 DN300 181 380 181 387 181 403 184 450 229 424 229 458 DN350 184 440 184 447 184 460 222 478 - - - - DN400 191 492 191 498 191 518 232 549 - - - - DN450 203 542 203 558 203 568 - - - - - - DN500 219 597 219 620 219 624 - - - - - - DN600 222 698 222 734 222 734 - - - - - -
