產品名稱： 蝶式緩沖止回閥 產品型號： HH47X、H47XF、HDH47X 產品口徑： DN40-DN1400 產品壓力： 1.0MPa-2.5MPa 產品材質： 灰鑄鐵、鑄鋼、球墨鑄鐵 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

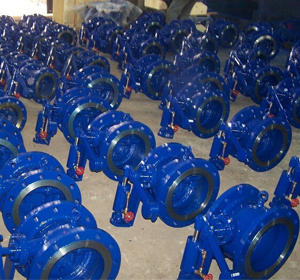

一、蝶式緩沖止回閥介紹：    本廠生產的HH47X、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該閥結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳產品。 二、蝶式緩沖止回閥產品實拍： 三、蝶式緩沖止回閥結構特點： 1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。 2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。 3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。 4、橡膠緩沖，啟閉平穩，無震動，無噪音。比老式止回閥流阻小，有明顯的節能效果。 四、蝶式緩沖止回閥技術參數： 公稱壓力 1.0～2.5MPa 公稱通徑 40～1400mm 介質 水、油品、海水、污水 適用溫度 0～80℃（如需要，可達200℃）  法蘭標準 GB/T 17241.6 GB/T9113 試驗標準 GB/T 13927 AP1598  五、蝶式緩沖止回閥主要零部件材質： 零件名稱 閥體 蝶 板 密封圈 閥桿 填料 材料 灰鑄鐵、碳鋼 灰鑄鐵、鑄鋼、球墨鑄鐵 丁腈耐油橡膠、 氯丁橡膠 不銹鋼 聚四氟乙烯 六、蝶式緩沖止回閥性能參數： 型號 公稱壓力  PN(MPa) 試驗壓力Ps(MPa) 工作壓力  P(MPa) 介質溫度  (℃) 適用介質 殼體 密封 H47X、H47H、H47X、  H47H、H47Xf、HD47X 1.0 1.5 1.1 1.0 0-80℃ 水、油品  海水、污水 1.6 2.4 1.75 1.6 2.5 3.75 2.75 2.5 七、蝶式緩沖止回閥外形尺寸： 公稱通徑 DN（mm） 尺寸 L H B1 B2 200 230 550 540 600 250 250 630 600 700 300 270 690 650 740 350 290 780 710 800 400 310 860 770 870 450 330 910 830 920 500 350 980 900 1000 600 390 1070 1090 1250 700 430 1220 1200 1360 800 470 1320 1320 1480 900 510 1430 1420 1580 1000 550 1550 1550 1700 1200 630 1800 1780 1950 1400 710 1980 2000 2175 八、蝶式緩沖止回閥安裝實例：
