產品名稱： 氣動帶手動法蘭截止閥 產品型號： J6S41H 產品口徑： DN10～DN25mm 產品壓力： 1.0MPa-1.6MPa 產品材質： 鑄鐵、球鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

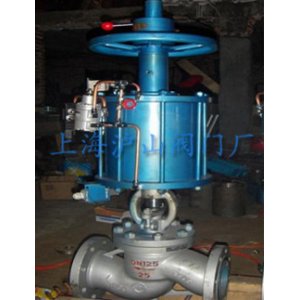

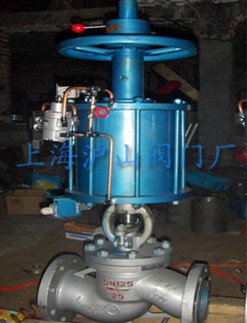

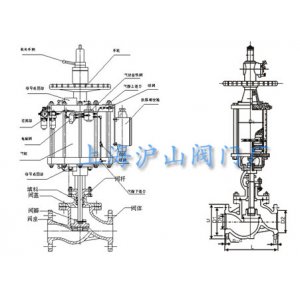

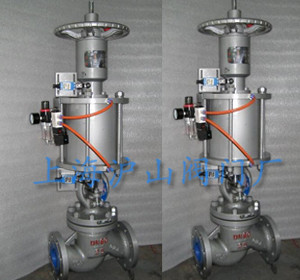

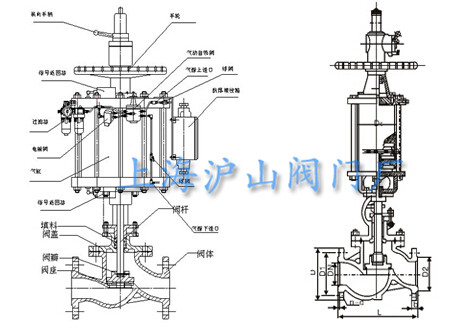

一、J6S41H氣動帶手動法蘭截止閥產品概述：    J6S41H氣動帶手動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。 二、J6S41H氣動帶手動法蘭截止閥產品實拍： 三、J6S41H氣動帶手動法蘭截止閥應用規范： 設計與制造 GB/T1223 連接端尺寸 結構長度 GB/T12221 法蘭尺寸 JB/T79 檢驗與試驗 JB/T9092 材 料   碳鋼 GB/T12229 不銹鋼 GB/T12230 合金鋼 Q/ZB6 標 志 GB/T12220 供 貨 JB/T7928 四、J6S41H氣動帶手動法蘭截止閥性能參數： 氣動截止閥型號 公稱壓力Mpa 試驗壓力 說明 強度（水）Mpa 密封（水）Mpa 低壓密封（水）Mpa J6S41H/W/Y/F-16C/P/R 1.6 2.4 1.76 0.6 強度為公稱壓力1.5倍 J6S41H/W/Y/F-25C/P/R 2.5 3.75 2.75 0.6 J6S41H/W/Y/F-40C/P/R 4.0 6.0 4.4 0.6 密封為公稱壓力1.1倍 J6S41H/W/Y/F-64C/P/R 6.4 9.6 7.0 0.6 J6S41H/W/Y/F-100C/P/R 10.0 15.0 11.0 0.6 五、J6S41H氣動帶手動法蘭截止閥技術參數： 配 置 閥 公稱通徑（DN/mm） 50～700 公稱壓力（DN/MPa） 1.6～10.0 氣缸類型 單缸單活塞雙動作/雙缸雙活塞雙動作（任選） 工作介質 經凈化壓縮空氣 介質溫度 5～55℃（低于5℃的壓縮空氣需經特殊除水處理） 工作環境 潮濕、多塵、易燃、易爆 氣缸操作壓力（MPa） 0.25～0.5 閥 門 公稱通徑（DN/mm） 50～100 125～200 250～300 350～400 500～600 700 開關全行程切斷時間/S ＜4 ＜8 ＜13 ＜16 ＜22 ＜25 氣動/手動裝置形式 手輪上裝式/手輪中間式（任選） 氣動/手動裝置操作 詳見指示牌所示、操作要領 閥門控制型式 單電控/雙電控（任選）可提供防爆型 執行機構與閥連接 氣動控制閥數據單 六、J6S41H氣動帶手動法蘭截止閥執行機構尺寸： 公稱通徑（DN/mm） 50 80 100 125 150 200 250 300 350 400 450 500 600 700 氣缸內徑（mm） 120～160 200 300 360 400 615 單缸高度（H/mm） 405 475 525 565 605 780 830 930 1000 1080 1130 1200 1300 1450 雙缸高度（H/mm） 560 630 680 720 760 930 980 1080 1150 1230 1280 1350 1450 1600 七、J6S41H氣動帶手動法蘭截止閥主要零件材料： 零件名稱 材料 閥體、閥蓋、閥板 鑄鋼/不銹鋼 閥體及閥瓣的密封面 硬質不銹鋼/司太立合金/PTFE 閥桿 不銹鋼 雙頭螺栓 35號鋼 氣缸 20號無縫鋼管 活塞 鑄鋁合金 手動螺母 青銅 密封圈 石棉橡膠板纏繞式金屬石墨墊片 活塞環及軸環 耐油橡膠O型圈 填料函 石墨 八、J6S41H氣動帶手動法蘭截止閥主要外形尺寸：   DN D D1 D2 b f L H Ds D0 Z-d 氣源接頭 重量Kg 50 160 125 100 16 3 250 865 160 250 4-18 M12×1.25 42 80 195 160 135 20 3 280 1100 160 300 8-18 M12×1.25 54 100 215 180 155 20 3 300 1200 160 350 8-18 M12×1.25 100 150 280 240 210 24 3 350 1380 219 400 8-23 M12×1.25 135 200 335 295 265 26 3 400 1580 273 400 12-23 M12×1.25 270 250 405 355 320 30 3 450 1710 273 400 12-25 M20×1.5 350 300 460 410 375 30 4 500 1880 325 500 12-25 M20×1.5 480 350 520 470 435 34 4 550 2180 426 500 16-25 M20×1.5 570 400 580 525 485 36 4 600 2325 459 550 16-30 M20×1.5 900 450 640 585 545 40 4 650 2570 500 550 20-30 M20×1.5 1560 500 705 650 608 44 4 700 2800 600 600 20-34 M24×1.5 1820 600 840 770 718 48 5 800 3010 600 600 20-41 M27×1.5 2850
