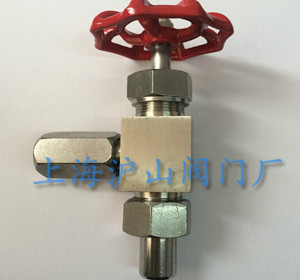

產品名稱： 角式針形截止閥 產品型號： J24W 產品口徑： DN6-DN25 產品壓力： 1.6MPa-32MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、角式針形截止閥特性： J24W角式針形截止閥是一種可以精確調整的閥門用途較廣，他的連接方式可以為外螺紋連接，也可以和管道直接插焊，這樣在管路中拆卸也方便簡單。 1、 制造標準: GB/T12224-2005 JB/T7747-1995 2、連接形式:  外螺紋接管對焊連接 3、結構特征：錐密封，活動閥瓣，直角式 4、 閥門檢驗和試驗: GB/T13927-1992 5、 公稱壓力:≤10000Psi 6、適用工作溫度:-29℃～+200℃ 7、適用介質:水,油,氣等腐蝕性及非腐蝕性介質 8、公稱通徑:DN6,DN10,DN15,DN20,DN25… 二、角式針形截止閥主要零件材料    序號   零件名稱   材質 1 焊接接管 20# A105 SS304 SS304L SS316 SS316L 2 平墊圈 PTFE RTFE 3 連接螺母  20# A105 SS304 SS304L SS316 SS316L 4 閥體 20# A105 SS304 SS304L SS316 SS316L 5 閥蓋墊片 紫銅(Red copper) PTFE 6 閥蓋 20# A105 SS304 SS304L SS316 SS316L 7 填料墊  PTFE 柔性石墨 金屬盤根 8 填料  PTFE 柔性石墨 9 填料壓蓋  20# A105 SS304 SS304L SS316 SS316L 10 鎖緊螺母  20# A105 SS304 SS304L SS316 SS316L 11 閥桿  20# A105 SS304 SS304L SS316 SS316L 12 手輪  20# A105 SS304 SS304L SS316 SS316L 13 帶帽螺母 20# A105 SS304 SS304L SS316 SS316L       零件名稱 閥體、閥蓋 閥桿、閥瓣 填料 J24W-160P-DN3 鉻鎳不銹剛 不銹鋼 聚四氟乙稀、柔性石墨 J24W-320P-DN6 優質碳鋼 鉻鎳不銹鋼 聚四氟乙稀、柔性石墨   三、角式針形截止閥主要性能規范：   型號 公稱壓力(MPa) 試驗壓力PS(MPa) 工作壓力(MPa) 工作溫度(℃) 適用介質 殼體 密封（液） 密封（氣） J24W-160P-DN3 16.0 24.0 17.6 0.6 16.0 P≤200℃ 液化石油氣水、油品等 J24W-320P-DN6 32.0 48.0 35.2 0.6 32.0 C≤425℃ 四、角式針形截止閥尺寸:       ITEM NO. 公稱通徑 DN M ø L1 L H D0 J24W/H-2-1 DN6 M20*1.5 ø14 70 70 96 63 J24W/H-2-2 DN10 M24*1.5 ø18 80 80 115 78 J24W/H-2-3 DN15 M30*2 ø22 90 90 122 100 J24W/H-2-4 DN20 M36*2 ø28 110 110 156 110 J24W/H-2-5 DN25 M39*2 ø33 115 115 170 140
