產品名稱： 不銹鋼法蘭截止閥 產品型號： J41W 產品口徑： DN15-DN400 產品壓力： 1.6MPa-10.0MPa 產品材質： 不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

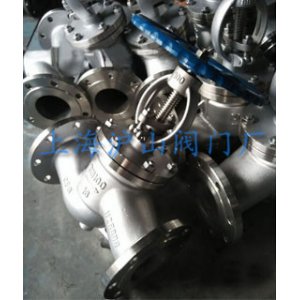

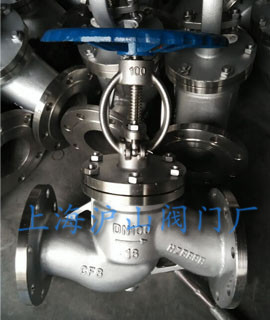

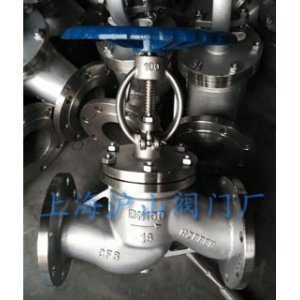

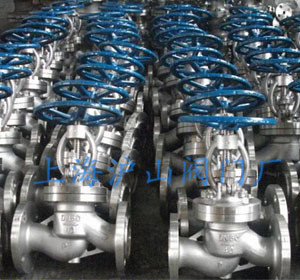

一、J41W不銹鋼法蘭截止閥概述：    J41W不銹鋼法蘭截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，J41W截止閥具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。 二、J41W不銹鋼法蘭截止閥產品實拍： 三、J41W不銹鋼法蘭截止閥特點： 1、結構比閘閥簡單，制造與維修都較方便。 2、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，磨損與擦傷均不嚴重，密封性能好，使用壽命長。 3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。 4、啟閉力矩大、啟閉較費力，啟閉時間校長。 5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。 6、介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。 7、全開時閥瓣經常受沖蝕。 四、J41W不銹鋼法蘭截止閥設計與制造標準： 設計制造 GB12235-89 結構長度 GB12221-89 法蘭尺寸 JB/G79-94 閥門檢查和試驗按 GB13927 五、J41W不銹鋼法蘭截止閥性能規范： 型號 公稱 壓力 試驗壓力 工作 溫度(℃) 適用 介質 強度(水)(Mpa) 密封(水)空氣(Mpa) 低壓密封空氣(Mpa) J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸類 ACETIC ACID 醋酸類 NITRIV ACID 硝酸類 J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類 六、J41W不銹鋼法蘭截止閥零部件材料： 零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列 閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB 閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13 閥桿 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13 填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨 墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304 壓蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB 填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13 螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA 螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45 七、J41W不銹鋼法蘭截止閥主要外形尺寸：   尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950 H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380 W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900 重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170 注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。 八、 J41W不銹鋼法蘭截止閥安裝實例：
