產品名稱： 氣動角式截止閥 產品型號： J644H 產品口徑： DN15-DN300 產品壓力： 1.0MPa-6.4MPa 產品材質： 碳鋼、不銹鋼、鉻鉬鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

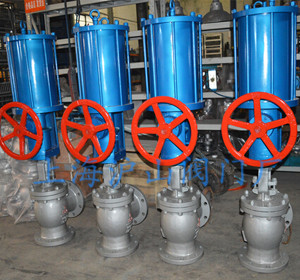

一、J644H氣動角式截止閥概述：    J644H氣動角式截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。氣動角式截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。 二、J644H氣動角式截止閥產品實拍： 三、J644H氣動角式截止閥產品特點： 1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。  2、密封面不易磨損、擦傷，密封性較好，壽命較長。  3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。 四、J644H氣動角式截止閥技術參數： 閥體型式 角型鑄造閥 閥芯型式 柱塞式(錐面) 公稱通徑 DN50 ～ DN250 公稱壓力 PN1.6～10.0MPa 法蘭標準 JB、GB、ANSI、BS、API、ISO、DIN、JIS 連接形式 法蘭、螺紋、焊接 密封填料 聚四氟乙烯、柔性石墨 工作溫度 ≤450℃ 五、J644H氣動角式截止閥零件材料： 1 閥體 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV 2 閥芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA 3 閥桿 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA 4 閥蓋 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV 5 填料 柔性石墨、PTFE 6 填料壓蓋 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA 7 電動執行器 殼體(HT200、WCB) 六、J644H氣動角式截止閥性能規范： 試驗壓力(MPa) 公稱壓力(MPa) 壓力級(class) JIS(K) 1.6 2.5 4.0 6.4 150 300 10K 20K 強度試驗 2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8 密封試驗 1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8 低壓密封試驗 0.6MPa 七、J644H氣動角式截止閥主要外形尺寸： 公稱通經 L D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 4-φ18 100 4 175 215 180 155 3 22 8-φ18 125 5 200 245 210 185 3 24 8-φ18 150 6 225 280 240 210 3 24 8-φ23 200 8 275 335 295 265 3 26 8-φ23 250 10 325 390 350 320 3 28 12-φ23 300 12 375 440 400 368 4 28 12-φ23 PN1.6MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 8-φ18 100 4 175 215 180 155 3 24 8-φ18 125 5 200 245 210 185 3 26 8-φ18 150 6 225 280 240 210 3 28 8-φ23 200 8 275 335 295 265 3 30 8-φ23 PN2.5MPa 15 1/2 90 95 65 45 2 16 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18
