      高靈敏度蒸汽減壓閥

      品牌

      型號

      YG43H

      瀏覽次數

      178 次

      所在地區

      上海 上海 浦東新區

      市場指導價

      ¥1,000.00

      數量

      100

      壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

      店鋪名稱: 滬山閥門制造(上海)有限公司

      滬山閥門制造(上海)有限公司是一家具有二十多年歷史的大型閥門生產企業,是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

      商品介紹

      品牌:
      商品名稱:YG43H高靈敏度蒸汽減壓閥-滬山閥門制造(上海)有限公司
      商品編號:
      分類:壓縮機配件及輔助設備 其它各類閥類

      YG43H高靈敏度蒸汽減壓閥
      產品名稱: 高靈敏度蒸汽減壓閥
      產品型號:  YG43H、YG43Y
      產品口徑: DN10~DN25mm
      產品壓力: 1.0MPa-1.6MPa
      產品材質: 鑄鐵、球鐵、碳鋼、不銹鋼
      聯系電話: 021-31007323
      聯系傳真: 021-33321522
      Email: hushanfamen@126.com
      聯系人: 周生
      聯系手機: 18818008975
      QQ: 178876695
      公司名: 滬山閥門制造(上海)有限公司
      帳號:  03416900040041464
      稅號:  310115312539830
      售后承諾: 質保一年,質量三包:包修、包換、包退。

       一、高靈敏度蒸汽減壓閥結構特點和用處:
         本系列減壓閥屬于先導活塞式減壓閥。高靈敏度蒸汽減壓閥主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
         本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。
      1、提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。
      2、改善了流線分布,降低了噪聲。
      3、改進了密封面結構,延長了密封面壽命。

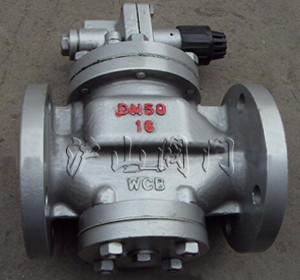

      二、高靈敏度蒸汽減壓閥產品實拍:

      YG43H高靈敏度蒸汽減壓閥實拍 YG43H高靈敏度蒸汽減壓閥實拍圖
      三、高靈敏度蒸汽減壓閥主要技術參數和性能指標:
      公稱壓力(Mpa) 1.0 1.6
      殼體試驗壓力(Mpa)* 1.5 2.4
      密封試驗壓力(Mpa) 1.0 1.6
      最高進口壓力(Mpa) 1.0 1.6
      出口壓力范圍(Mpa) 0.04-0.6 0.04-1.0
      壓力特性偏差(Mpa)△Pp2P GB12246-1989
      流量特性偏差(Mpa)P2G GB12246-1989
      最小壓差(Mpa) 0.05 0.07
      滲漏量 GB12245-1989
      *:殼體試驗不包括膜片、頂蓋
      四、高靈敏度蒸汽減壓閥主要零件材料:
      零件名稱 零件材料
      閥體 閥蓋 底蓋 WCB
      閥座 閥瓣 2Cr13
      缸套 活塞 鋁鐵青銅
      膜片 PH15-7Mo
      活塞環 對位聚苯
      導閥座 導閥瓣 2Cr13
      主閥彈簧 50CrVA
      導調主彈簧 50CrVA
      調節彈簧 60Si2Mn
      五、高靈敏度蒸汽減壓閥流量系數(Cv):
      DN 15 20 25 32 40 50 65 80
      Cv 1 2.5 4 6.5 9 16 25 36
      六、高靈敏度蒸汽減壓閥連接尺寸:

      高靈敏度蒸汽減壓閥連接尺寸

      公稱通徑DN 外 形 尺 寸 連 接 尺 寸
      L H H1 PN 1.0MPa PN 1.6MPa
      D K n-ф d C D K n-ф d C
      15 140 160 65 95 65 414 45 12 95 65 414 45 14
      20 140 160 65 105 75 414 55 14 105 75 414 55 14
      25 150 168 68 115 85 414 65 14 115 85 414 65 14
      32 180 185 75 135 100 418 78 16 135 100 418 78 16
      40 180 185 78 145 110 418 85 16 145 110 418 85 16
      50 200 193 88 160 125 418 100 16 160 125 418 100 16
      65 230 208 98 180 145 418 120 18 180 145 418 120 18
      80 260 228 117 195 160 418 135 18 195 160 818 135 20

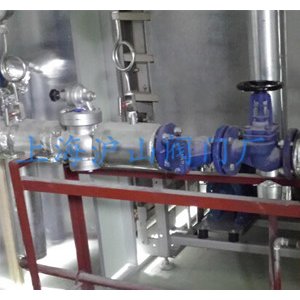

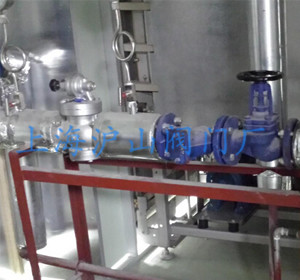

      、高靈敏度蒸汽減壓閥安裝實例:
      高靈敏度蒸汽減壓閥安裝實例 高靈敏度蒸汽減壓閥安裝實例圖

      滬山閥門制造(上海)有限公司,原上海滬山閥門廠創建于1985年,是一家有幾十多年歷史的大型閥門專業生產閥門企業,閥門制造行業的驕子,流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理,專業服務。
      滬山閥門從鑄造、鍛造加工到組裝,都是在嚴格的質量管理下進行系列化生產。另外,滬山的產品在出廠時,均根據本公司制定的“質量保證條例”進行嚴格檢查,因此得到了世界各地用戶的好評,被譽為“良心閥門”。
