產品名稱： 氣動薄膜三通切斷閥 產品型號： ZMQP 產品口徑： DN15-DN200 產品壓力： 1.6MPa-6.4MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

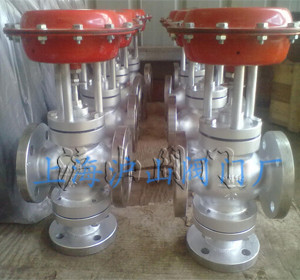

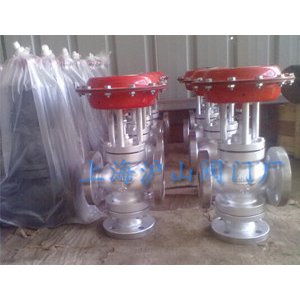

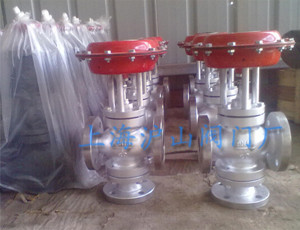

一、ZMQP氣動薄膜三通切斷閥概述： 1、ZMQ、ZSQ型氣動薄膜（活塞）切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、紡織等各種工業部門的生產過程自動控制和運程控制系統中。  2、本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。  二、ZMQP氣動薄膜三通切斷閥產品實拍： 三、ZMQP氣動薄膜三通切斷閥工作原理：    ZMQP氣動三通薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。該閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。 本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。 四、ZMQP氣動薄膜三通切斷閥特點： 1、切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。  2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。  3、.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。  4、平衡型閥內件，提高了切斷閥的許用壓差。  5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。  6、活塞式執行機構，操作力大，使用壓差大。  五、ZMQP氣動薄膜三通切斷閥零件材料： 閥體、密封套筒 HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti 閥芯、閥座 1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金 套筒、閥塞 1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金 填料 聚四氟乙烯、柔性石墨 波紋膜片 丁晴橡膠夾增強滌綸織物 彈簧 60Si2Mn 閥桿、推桿 2Cr13、1Cr18Ni9Ti 閥芯、閥塞（軟質件） 增強聚四氟乙烯 波紋管 1Cr18Ni9Ti  六、ZMQP氣動薄膜三通切斷閥技術參數：   公稱通徑  15  20  25  32  40  50  65  80  100  125  150  200  A  φ 196  φ 232  φ 308  φ 394  φ 498  L  PN16、40  130  150  160  180  200  230  290  310  350  400  480  600  PN64  210  230  230  260  260  300  340  380  430  500  550  600  H  PN16、40  305  340  345  370  380  390  475  490  500  765  825  927  PN64  320  350  354  372  382  397  473  475  517  805  882  815  波紋管密封型  375  409  414  431  441  468  555  570  613  855  915  1017  H1  PN16、40  50  53  58  70  75  83  93  100  110  125  148  170  PN64  60  65  70  77.5  85  90  100  85  125  148  170  208  H2  PN64  115  115  121  130  140  153  178  190  200  260  320  380  PN16  125  125  130  140  150  160  185  200  220  280  320  360  PN40  150  150  160  170  180  200  230  250  282  310  430  480  H3  PN16、40  404  415  428  448  448  468  561  578  590  886  1008  1120  PN64  365  430  498  528  528  530  535  540  600  890  1208  1305  波紋管密封型  395  465  478  509  509  548  641  658  670  976  1098  1210  重量  （ kg）  標準型  10  10  12  15  18  23  35  45  60  75  90  120  波紋管密封型  12  12  14  17  20  26  38  48  64  79  95  125
