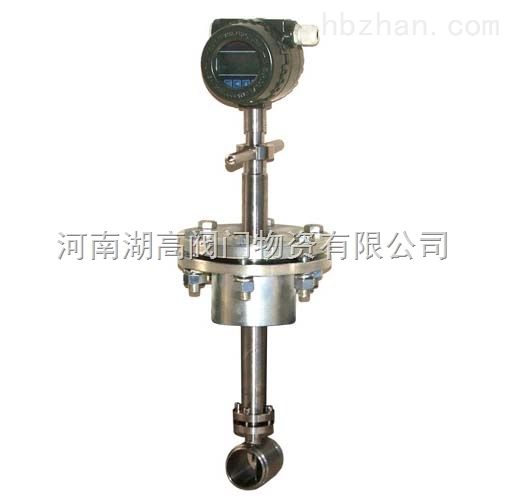

LUCB插入式渦街流量計

產品概述

一、LUCB插入式渦街流量計功能特點

●   性價比高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。

●   結構簡單可靠，可實現不斷流拆裝。

●   壓力損失小

●   量程比范圍寬，范圍度達10-15。

二、LUCB插入式渦街流量計技術參數

●    測量介質

       各種液體、氣體及飽和蒸汽

●    公稱口徑

       DN200—DN2000

●    介質溫度

       －40℃—+250℃

●    壓力等級

       PN1.0MPa（首選）；大于PN1.0MPa協商供貨

●    法蘭標準

       DN100（執行GB/T9119.8—9標準）

●   精度等級

     2.5級（首選）

      精度高于2.5級需協議供貨

●   渦街可測流量范圍

      液體：0.5 m/s — 6 m/s

      氣體蒸汽：5m/s — 60 m/s

●   放大器選擇

      普通脈沖輸出型（12—24VDC）

      普通兩線制4—20MA輸出型（24VDC）

      現場顯示脈沖輸出型（24VDC與3.6VDC）

      現場顯示兩線制4—20MA輸出（24VDC與3.6VDC）

      現場顯示數字智能型（24VDC）

●   防爆等級

      本安防爆型ExiaⅡCT4

      隔爆型ExdⅡCT6

●   防護等級

      IP54、IP65

●   表體材質

      1Cr18Ni9Ti（其它材質協議供貨）

插入式渦街流量傳感器

P-LUCB型插入式渦街流量計表體安裝形式

1  LUCB型插入式渦街表體斷流拆裝式

2  LUCB型插入式渦街表體不斷流拆裝式

B-可測介質

1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）

2 測量液體

3 測量氣體

4 測量飽和蒸汽、過熱蒸汽

O-渦街口徑

D-輸出信號

0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）

1 兩線制4-20mA輸出（ 溫壓補償型為三線制）

2 無信號輸出現場顯示

E-可測最高介質溫度

0  -40℃…+150℃

1  -40℃…+280℃（LUCB型插入式渦街250℃）

2  -40℃…+350℃（LUCB型插入式渦街不可選）

3  -40℃…+420℃（只限傳感頭不斷流拆卸型）

F-防爆等級

0 無防爆認證，防護等級為IP54、IP65

1 本安防爆型，防爆等級為ExiaⅡCT4

2 隔爆防爆型，防爆等級為ExdⅡCT6

G-渦街放大器顯示形式

0 無現場顯示型

1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）

H-儀表精度等級

0  1.0級（LUGB型首選，LUCB型需協議供貨）

1  0.5級（只限LUGB型渦街）

2  0.2級（只限LUGB型渦街，需協議供貨）

3  2.5級（LUCB型插入型渦街首選型）

4  1.5級（LUCB型插入式渦街需協議供貨）

5  低流速型渦街（表體內直接縮徑，精度≥1.5級）

I-放大器安裝形式

0  表體與放大器不分離型

1  表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）

2  潛水型渦街

J-渦街放大器工作電源

0   12VDC供電

1   24VDC供電

2   3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3   3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街

R-LUCB型插入式渦街表體法蘭壓力等級

0   PN1.6MPa

1   PN2.5MPa（壓力等級>2.5 MPa需協議供貨）

M-通訊方式

0  無通訊

1  R485通訊（只限智能式放大器）

  2  R232通訊（只限智能式放大器）

N-HART協議

0  無HART協議

1  帶HART協議（需協議供貨）

Q-濾波方式

0  普通方式

1  智能數字濾波方式（需協議供貨）
