鏈輪式漿液閥LZ73X
鏈輪式漿液閥廠家 漿液閥LZ73X 鏈輪式漿液閥價格
品牌
湖高型號
LZ73X瀏覽次數
198 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:鏈輪式漿液閥LZ73X
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：

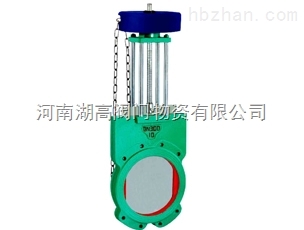

鏈輪式漿液閥LZ73X
產品概述
鏈輪式漿液閥主體采用鑄造，鑄鋼，不銹鋼等。通徑從DN50-DN1200。產品廣泛用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。鏈輪漿液閥包括閥體、閥桿和閘板，閥體的內壁嵌裝有Ｕ型的彈性中空式密封條，閘板的邊緣則和密封條接觸密封配合，閥體是整體成型結構，且密封條的空腔中內置有彈性鋼絲構成支撐加強結構。本實用新型采用整體成型的閥體，強度高，不易損壞，生產迅速。在密封條的空腔中置放有彈性鋼絲，加強彈性，支撐可靠，裝配嵌入閥體內壁中很方便，防止密封條變形泄漏，密封性。
LZ73X鏈輪漿液閥產品特點：
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為鏈輪式
LZ73X鏈輪漿液閥引用標準：
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
LZ73X鏈輪漿液閥性能材料：
|
型號 |
LZ73X-2.5 |
LZ73X-6 |
LZ73X-10 |
LZ73X-16 |
|
|
工作壓力（MPa） |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
適用介質 |
煤漿、糠漿、紙漿、泥漿、污水、礦渣等 |
||||
|
適用溫度（℃） |
≤120 |
||||
|
材料 |
閥體 |
灰鑄鐵 |
|||
|
閘板 |
鉻鎳鈦不銹鋼 |
||||
|
閥體密封圈 |
合成橡膠或聚四氟乙烯 |
||||
|
閥桿 |
鉻不銹鋼 |
||||
|
支架 |
碳素鋼 |
||||
|
填料 |
聚四氟乙烯 |
||||
LZ73X鏈輪式漿液閥結構圖：
|
DN |
L |
D1 |
D2 |
H |
n-M |
|
|
0.6 |
1.0 |
|||||
|
50 |
48 |
48 |
100 |
125 |
330 |
4-M16 |
|
65 |
48 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
50 |
50 |
135 |
160 |
380 |
8-M16 |
|
100 |
50 |
50 |
155 |
180 |
440 |
8-M16 |
|
125 |
50 |
50 |
185 |
210 |
500 |
8-M16 |
|
150 |
60 |
60 |
210 |
240 |
600 |
8-M20 |
|
200 |
60 |
60 |
265 |
295 |
700 |
8-M20 |
|
250 |
70 |
70 |
320 |
350 |
890 |
12-M20 |
|
300 |
70 |
80 |
368 |
400 |
1050 |
12-M20 |
|
350 |
80 |
90 |
428 |
460 |
1160 |
16-M20 |
|
400 |
80 |
120 |
482 |
515 |
1200 |
16-M22 |
歡迎選購河南湖高閥門物資有限公司【鏈輪式漿液閥LZ73X】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
