ZSHV氣動V型調節球閥廠家價格
氣動V型調節球閥 氣動V型球閥 ZSHV氣動調節球閥
品牌
湖高型號
ZSHV瀏覽次數
143 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:ZSHV氣動V型調節球閥廠家價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

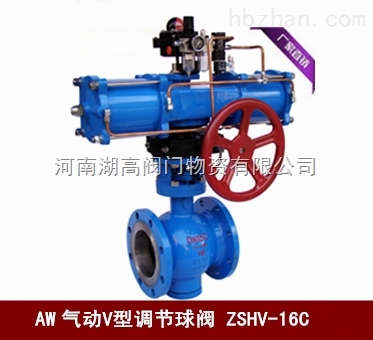

ZSHV氣動V型調節球閥
產品概述
ZSHV氣動V型調節球閥由GT、SR、ST、AT、AW系列活塞式雙作用或單作用(彈簧復位式)氣動執行器和法蘭式V型球閥組成，它與電氣閥門配套使用可實現比例調節，與電磁閥及控制箱配套使用可實現二位切斷控制，該氣動V型球閥以壓縮空氣為動力，通過活塞齒條、齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°從而完成啟閉或調節動作，通過配套電氣閥門輸入4-20mA電流信號改變閥芯的旋轉角度(0-90°任意角度)，實現調節控制流量等參數。
ZSHV氣動V型調節球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的流量特性和控制功能，主要適用于氣體、液體、固態顆粒狀等介質的控制，尤其是含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
ZSHV氣動V型調節球閥結構圖
ZSHV氣動V型調節球閥主要零件部件材料表
序號
零件名稱
材料名稱
1
閥體
WCB
LCB
WC9
CF8
CF8M
CF3M
2
V型球體
CF8
CF8
CF8
CF8
CF8M
CF3M
3
閥桿
2Cr13
2Cr13
2Cr13
304
316
316L
4
底座
WCB
LCB
WC9
CF8
CF8M
CF3M
5
下閥軸
2Cr13
2Cr13
2Cr13
304
316
316L
6
密封圈
增強聚四氟乙烯(PTFE)/對位聚苯(PPL)/鉻鎳系不銹鋼/硬質合金鋼
7
上閥軸
2Cr13
2Cr13
2Cr13
304
316
316L
8
填料
柔性石墨/聚四氟乙烯(PTFE)
9
填料壓蓋
WCB
LCB
WC9
CF8
CF8M
CF3M
10
壓板
WCB
LCB
WC9
CF8
CF8M
CF3M
ZSHV氣動鑄鋼V型調節球閥主要執行器技術參數表
執行器型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力
0.4～0.7MPa
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
-30～+70℃
作用形式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件
電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
ZSHV 氣動V型調節球閥主要外型尺寸表
公稱壓力
PN(MPa)公稱通徑
DN(mm)尺寸
L
H
H1
A
D
D1
D2
n-φd
1.6
25
102
60
277
140
115
85
65
4-14
32
102
60
285
140
140
100
76
4-18
40
114
65
305
140
150
110
84
4-18
50
124
95
364
164
165
125
99
4-18
65
143
105
379
164
185
145
118
4-18
80
165
120
389
190
200
160
132
8-18
100
194
140
402
210
220
180
156
8-18
125
213
155
426
247
250
210
184
8-18
150
229
165
453
276
285
240
211
8-22
200
243
205
473
348
340
295
266
12-22
250
297
240
540
378
405
355
319
12-26
300
338
270
590
524
460
410
370
12-26
2.5
25
102
60
277
140
115
85
65
4-14
32
102
60
285
140
140
100
76
4-18
40
114
65
305
140
150
110
84
4-18
50
124
95
364
164
165
125
99
4-18
65
143
105
379
164
185
145
118
8-18
80
165
120
389
190
200
160
132
8-18
100
194
140
402
210
235
190
156
8-22
125
213
155
426
247
270
220
184
8-26
150
229
165
453
276
300
250
211
8-26
200
243
205
473
348
360
310
274
12-26
250
297
240
540
378
425
370
330
12-30
300
338
270
590
524
485
430
389
16-30
歡迎選購河南湖高閥門物資有限公司【鑄鋼AW氣動V型調節球閥ZSHV-16C/Q647H-16C 】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
