商品介紹

品牌:湖高

商品名稱:KD643H氣動煤氣快速切斷蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

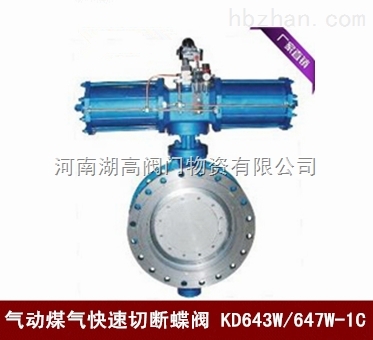

KD643H氣動煤氣快速切斷蝶閥

產品概述

KD643H氣動煤氣快速切斷蝶閥也叫煤氣快速切斷閥，根據用戶的實際工況而設計的新一代快速切斷蝶閥。是管路遇緊急情況用的停車切斷保護閥。氣動快速切斷蝶閥由金屬密封三偏心蝶閥與單作用彈簧復位執行器組成，具有快關的特性，最短關閉時間1秒以內，廣泛應用于加熱爐煤氣、高爐煤氣、轉爐煤氣、除塵及可燃性氣體管道中要求快速切斷場合。

KD643H氣動煤氣快速切斷蝶閥結構圖

氣動煤氣快速切斷蝶閥其特點;

（1）采用橡膠密封圈，密封性能好，無泄漏；

（2）采用雙偏心錐形密封結構，采用越大越緊的密封機構及密封副磨損自動補嘗功能：

（3）采用雙作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小。

（4）氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。適用于高爐煤氣、轉爐煤氣等可燃性氣體管道中要求快速切斷場合。

氣動煤氣快速切斷蝶閥主要性能：
公稱壓力：0.10MPa
強度試驗壓力：0.15MPa
密封試驗壓力：0.11MPa
適用溫度：≤200℃
適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等
單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒

氣動煤氣快速切斷蝶閥要主零件材料：

零件名稱	閥體、蝶板	密封圈	閥座	填料
材料	碳鋼	橡膠	不銹鋼	石墨盤根、柔性石墨

氣動煤氣快速切斷蝶閥主要外形及連接尺寸表

DN	D	D1	b	n-φd	L	H	H1	B1	B2	進氣口	參考重量
200	320	280	22	8-118	152	1240	250	480	480	Rc1/2″	350
250	375	335	24	12-18	165	1300	275	480	480	Rc1/2″	420
300	440	395	24	12-22	178	1380	300	650	650	Rc1/2″	500
350	490	445	24	12-22	190	1440	326	650	650	Rc1/2″	600
400	540	495	24	16-22	216	1500	350	650	650	Rc1/2″	800
450	595	550	26	16-22	222	1550	375	780	400	Rc3/4	1000
500	645	600	26	20-22	229	1600	410	780	400	Rc3/4	1200
600	755	705	26	20-26	267	1700	460	780	400	Rc3/4	1410
700	860	810	26	24-26	292	1800	510	950	500	Rc3/4″	1550
800	975	920	26	24-30	318	1900	570	950	500	Rc1″	1650
900	1075	1020	26	24-30	330	2010	630	950	950	Rc1″	1825
1000	1175	1120	26	28-30	410	2130	680	950	950	Rc1″	2130
1200	1375	1320	26	32-30	470	2350	780	950	950	Rc1″	2520

氣動煤氣快速切斷蝶閥主要外形及連接尺寸表

DN	D	D1	b	L	L1	L2	L3	H	n-φd	進氣口	參考重量
1400	1575	1520	26	530	1010	1100	2700	1450	36-30	M33×2	3150
1600	1790	1730	26	600	1010	1010	2800	1450	40-30	M33×2	3870
1800	1990	1930	26	670	1090	1090	3000	1450	44-30	M39×2	5640
2000	2190	2130	26	760	1090	1090	3200	1450	48-30	M39×2	7320
2200	2405	2340	28	760	1240	1540	3500	1650	52-33	M39×2	9300
2400	2606	2540	28	760	1240	1640	3600	1650	56-33	M39×2	10700

氣動煤氣快速切斷蝶閥氣動裝置、電磁閥技術性能

公稱通徑（mm）		200-400	450-700	800-1200	1400-1600	1800-2000	2200-2400
氣動裝置參數	氣源壓力	0.5-0.7MPa
	耗氣量	0.12	0.2	0.3	0.53	0.82	1.01
	切斷時間	1-2S	2-3S	3-4S	4-6S	5-7S	6-8S
電磁閥參數	型號	MVS2-15A-WY	MVS2-20A-WY	MVS2-15A-WY	MVS2-25A-WY	MVS2-25A-WY
	電源電壓	220V.AC. 24V.DC
	氣源壓力	0.4-0.7MPa
