商品介紹

品牌:湖高

商品名稱:D973H電動對夾式硬密封蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

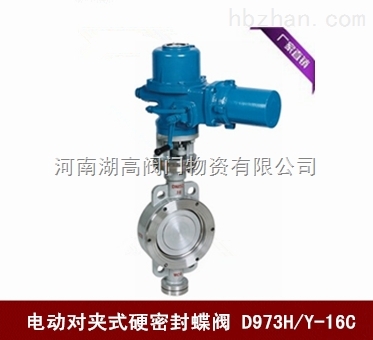

D973H電動對夾式硬密封蝶閥

產品概述

D973H電動對夾式硬密封蝶閥是由對夾式金屬硬密封蝶閥和電動執行機構組成，電動執行器采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊輸入控制信號(4-20mADC或 1-5VDC)進行調節控制，具有功能強，體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適用于高溫高壓工況。電動對夾式硬密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

D973H電動對夾式硬密封蝶閥結構圖

D973H/Y電動對夾式硬密封蝶閥配備的HK系列執行機構功能強勁，有智能型、調節型、開關式三種，其體積僅相當于同類產品的35%左右，使用方便，采用單相電源，接線簡單，采用獨創的球型凸出結構，使觀察更方便，防水防銹、可任意角度安裝，保護裝置有雙重限位、過熱保護、過載保護，全行程時間5秒、10秒、15秒、30秒、45秒、60秒及帶手動功能。智能數控型內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信(4-20mA DC /1-5VDC)實現蝶閥開度的智能控制和精確控制。

D973H/Y電動對夾式硬密封蝶閥主要零件部件材料表

序號	零件名稱	材料名稱
1	閥體	鑄鐵、QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼
2	蝶板	QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼(鍍硬鉻)
3	密封圈	不銹鋼、聚內脂、抗磨材料
4	閥桿	2Cr13不銹鋼、1Cr13不銹鋼、鉻鉬鋼
5	填料	柔性石墨

D973H/Y電動對夾式硬密封蝶閥主要執行標準表

制造標準	JB/T 8527-97
法蘭標準	GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度標準	GB/T12221-1989
檢驗標準	GB/T13927-92
壓力試驗標準	GB/T13927-1992;JB/T9092-1999

D973H/Y電動對夾式硬密封蝶閥主要外型尺寸表

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	H3	A3	B3	D1	Z-Фd
0.6	50	43	112	530	250	255	110	4-14
	65	46	115	550	250	255	130	4-14
	80	49	120	565	250	255	150	4-18
	100	56	138	600	250	255	170	8-18
	125	64	164	640	250	255	200	8-18
	150	70	175	705	300	315	225	8-18
	200	71	208	775	300	315	280	12-18
	250	76	243	945	300	315	335	12-22
	300	83	283	1070	300	315	395	12-22
	350	92	310	1140	300	315	445	16-22
	400	102	340	1210	300	315	495	16-22
	450	114	380	1335	575	714	550	16-22
	500	127	410	1415	575	714	600	20-22
	600	154	470	1605	656	810	705	20-26
	700	165	550	1844	656	810	810	24-26
	800	190	640	2040	656	810	902	24-30
	900	203	710	2255	785	863	1020	24-30
	1000	216	770	2380	785	863	1120	28-30
	1200	254	890	2640	785	863	1340	32-33
1.0	50	43	112	530	250	255	125	4-18
	65	46	115	550	250	255	145	4-18
	80	49	120	565	250	255	160	8-18
	100	56	138	600	250	255	180	8-18
	125	64	164	640	250	255	210	8-18
	150	70	175	705	300	315	240	8-22
	200	71	208	775	300	315	295	8-22
	250	76	243	945	300	315	350	12-22
	300	83	283	1070	300	315	400	12-22
	350	92	310	1140	300	315	460	16-22
	400	102	340	1210	300	315	515	16-26
	450	114	380	1335	575	714	565	20-26
	500	127	410	1415	575	714	620	20-26
	600	154	470	1605	656	810	725	20-30
	700	165	550	1844	656	810	840	24-30
	800	190	640	2040	656	810	950	24-33
	900	203	710	2255	785	863	1050	28-33
	1000	216	770	2380	785	863	1160	28-36
	1200	254	890	2640	785	863	1380	32-39
1.6	50	43	112	530	250	255	125	4-18
	65	46	115	550	250	255	145	4-18
	80	49	120	565	250	255	160	8-18
	100	56	138	600	250	255	180	8-18
	125	64	164	640	250	255	210	8-18
	150	70	175	705	300	315	240	8-22
	200	71	208	775	300	315	295	12-22
	250	76	243	945	300	315	335	12-26
	300	83	283	1070	300	315	410	12-26
	350	92	310	1140	300	315	470	16-26
	400	102	340	1210	300	315	525	16-30
	450	114	380	1335	575	714	585	20-30
	500	127	410	1415	575	714	650	20-33
	600	154	470	1605	656	810	770	20-36
	700	165	550	1844	656	810	840	24-36
	800	190	640	2040	656	810	950	24-39
	900	203	710	2255	785	863	1050	28-39
	1000	216	770	2380	785	863	1170	28-42
	1200	254	890	2640	785	863	1390	32-48
2.5	50	43	112	530	250	255	125	4-18
	65	46	115	550	250	255	145	8-18
	80	49	120	565	250	255	160	8-18
	100	56	138	600	250	255	190	8-22
	125	64	164	640	250	255	220	8-26
	150	70	175	705	300	315	250	8-26
	200	71	208	775	300	315	310	12-26
	250	76	243	945	300	315	370	12-30
	300	83	283	1070	300	315	430	16-30
	350	92	310	1140	300	315	490	16-33
	400	102	340	1210	300	315	550	16-36
	450	114	380	1335	575	714	600	20-36
	500	127	410	1415	575	714	660	20-36
	600	154	470	1605	656	810	770	20-39
	700	165	550	1844	656	810	875	24-42
	800	190	640	2040	656	810	990	24-48
	900	203	710	2255	785	863	1090	28-48
	1000	216	770	2380	785	863	1210	28-56
	1200	254	890	2640	785	863	1420	32-56
