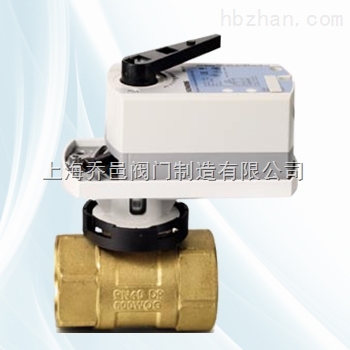

西門子電動球閥VAI61
VAI61系列西門子電動球閥參數 VAI61系列西門子電動球閥尺寸 VAI61系列西門子電動球閥規格
品牌
上海喬邑型號
VAI61瀏覽次數
105 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:西門子電動球閥VAI61
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【VAI61系列西門子電動球閥】是上海喬邑閥門制造有限公司代理銷售的主要產品之一，公司常年備有大量庫存現貨以優惠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
VAI61系列西門子電動球閥型號有VAI61.15,VAI61.20,VAI61.25,VAI61.32,VAI61.40,VAI61.50，適用于暖通空調系統，作為控制和安全關斷閥門。適用于閉式系統。
VAI61... 二通球閥，PN40 內螺紋連接
黃銅 UNS C35330 (DZR) 閥體
DN 15...50
kvs 1...63 m3/h
內螺紋連接 Rp… 符合 ISO 7-1 標準
可與 GLB...9E 和 GMA...9E 電動執行器組合應用
應用領域
適用于暖通空調系統，作為控制和安全關斷閥門。
適用于閉式系統
技術參數
| 功能參數 | |
| PN （耐壓）等級 | PN40 |
| 閥門的流量特性 | 0...30 % 線性 |
| 30...100% ngl = 3 符合 VDI / VDE 2173 標準 | |
| 漏泄率 | kvs值的0...0.01% |
| 允許工作壓力 | 符合ISO7005標準，在允許介質溫度范圍內 |
| 可調比 Sv | >100 |
| 允許介質 | 冷卻水、冷凍水、低溫熱水、高溫熱水、防凍水 |
| 介質溫度 | 最高120 °C |
| 承壓設備指 | PED97/23/EC |
| 材質 | |
| 閥體 | 黃銅UNSC35330(DZR) |
| 閥球 | 黃銅UNSC35330(DZR)，鍍鉻 |
| 密封材料 | EPDMO型圈 |
| 內螺紋連接 | Rp...符合ISO7-1標準 |
型號概覽：（VAI61...）
 |
執行器 |  |
 |
|||||
| 定位信號 | 三位浮點AC24V | GLB131.9E | GMA131.9E | |||||
| DC0...10V | GLB161.9E | GMA161.9E | ||||||
| 三位浮點AC230V | GLB331.9E | |||||||
| 最高介質溫度 | 120°C | 120°C | ||||||
| 全行程時間 | 150s | 90s | ||||||
| 斷電復位功能 | 無 | 有 | ||||||
| 斷電復位時間 | - | 15s | ||||||
| 線纜 | 0.9m | 0.9m | ||||||
| 型號 | 直徑 |
流量 |
螺紋 | △Pmax | △Ps | △Pmax | △Ps | |
|
[mm] |
[m3/h] |
[kPa] |
[kPa] |
[kPa] |
[kPa] |
|||
|
VAI61.15-4 |
15 |
4 |
Rp1/2 |
350 |
1400 |
350 |
1400 |
|
|
VAI61.15-6.3 |
15 |
6.3 |
Rp1/2 |
350 |
1400 |
350 |
1400 |
|
|
VAI61.15-10 |
15 |
10 |
Rp1/2 |
350 |
1400 |
350 |
1400 |
|
|
VAI61.20-6.3 |
20 |
6.3 |
Rp3/4 |
350 |
1400 |
350 |
1400 |
|
|
VAI61.20-10 |
20 |
10 |
Rp3/4 |
350 |
1400 |
350 |
1400 |
|
|
VAI61.25-10 |
25 |
10 |
Rp 1 |
350 |
1400 |
350 |
1400 |
|
|
VAI61.25-16 |
25 |
16 |
Rp 1 |
350 |
1400 |
350 |
1400 |
|
|
VAI61.32-16 |
32 |
16 |
Rp11/4 |
350 |
1000 |
350 |
1000 |
|
|
VAI61.32-25 |
32 |
25 |
Rp11/4 |
240 |
1000 |
240 |
1000 |
|
|
VAI61.40-25 |
40 |
25 |
Rp11/2 |
240 |
800 |
240 |
800 |
|
|
VAI61.40-40 |
40 |
32 |
Rp11/2 |
240 |
800 |
240 |
800 |
|
|
VAI61.50-40 |
50 |
40 |
Rp 2 |
240 |
600 |
240 |
600 |
|
|
VAI61.50-63 |
50 |
50 |
Rp 2 |
240 |
600 |
240 |
600 |
|
△Pmax閥門最大允許壓差；△Ps閥門關閉壓差
型號概覽
|
型號 |
DN |
kvs |
Sv |
|
VAI61.15-1 |
15 |
1 |
100 |
|
VAI61.15-1.6 |
1.6 |
||
| VAI61.15-2.5 |
2.5 |
||
|
VAI61.15-4 |
4 |
||
| VAI61.15-6.3 |
6.3 |
||
|
VAI61.15-10 |
10 |
||
|
VAI61.20-4 |
20 |
4 |
|
|
VAI61.20-6.3 |
6.3 |
||
|
VAI61.20-10 |
10 |
||
|
VAI61.25-6.3 |
25 |
6.3 | |
| VAI61.25-10 |
10 |
||
| VAI61.25-16 |
16 |
||
|
VAI61.32-10 |
32 |
10 |
|
|
VAI61.32-16 |
16 |
||
|
VAI61.32-25 |
25 | ||
|
VAI61.40-16 |
40 |
16 |
|
|
VAI61.40-25 |
25 |
||
|
VAI61.40-40 |
40 |
||
|
VAI61.50-25 |
50 |
25 | |
|
VAI61.50-40 |
40 |
||
|
VAI61.50-63 |
63 |
DN = 公稱直徑
kvs = 冷水（5...30℃）在閥門全開時，閥門前后壓差為100KPa時的額定流量
Sv = 可調比
上海喬邑閥門為您提供優質的【VAI61系列西門子電動球閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
