商品介紹

品牌:湖高

商品名稱:河南GJ41J手動奧襯管夾閥現貨直銷

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

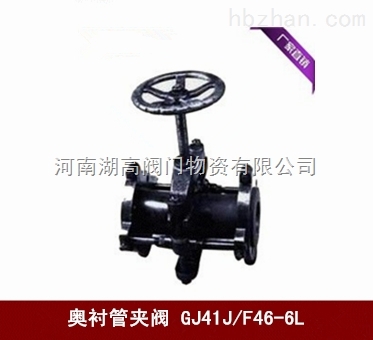

GJ41J奧襯管夾閥

產品概述

GJ41J奧襯管夾閥在當代工業中，常用一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時，就要選擇使用夾管閥?？捎糜冢何鬯幚韽S（污泥處理、沙礫清理、原污水、石灰、炭泥)電廠（FGD系統、除灰系統、煤輸送）采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液）化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。

GJ41J奧襯管夾閥結構圖

奧襯管夾閥參數：
（1）奧襯管夾閥主要結構形式：本閥門由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
（2）管夾閥工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。在國內也被稱作夾管閥、膠管閥（3）管夾閥安裝及維修：
①將電觸槽下方伸出地面塑料管插入小閥門一端膠管，另一端把我廠配套供應塑料管插入，出口伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
②久時使用，如有磨損或泄漏只要打開左右閥體調換管套，其閥可長期使用。

奧襯管夾閥主要性能規范：

公稱通徑DN（mm）	公稱壓力PN（MPa）	試驗壓力（MPa）		工作溫度（℃）	適用介質
		殼體	密封
50~250	0.6	0.9	0.6	≤60	礦漿、液體磨料、干濕性粒狀混合物及一般腐蝕性介質
300~400	0.4	0.6	0.4

奧襯管夾閥主要零件材料：

零件名稱	法蘭、支架座、壓桿、支架、手輪連接套	皮管	頂絲	閥桿、支架軸
材料	灰鑄鐵	編織橡膠	40Cr	碳素鋼

奧襯管夾閥結構尺寸：

公稱通徑DN（mm）	主要尺寸
公稱通徑DN（mm）	L	H	D	D₁	Z-Φd
50	210	215	160	125	4-Φ18
80	300	275	195	160	4-Φ18
100	350	315	215	180	8-Φ18
125	430	350	240	210	8-Φ23
150	500	400	280	240	8-Φ23
200	650	530	335	275	8-Φ23
250	800	615	390	350	12-Φ23
300	950	720	440	400	12-Φ23
350	1100	800	500	460	16-Φ23
400	1250	890	565	515	16-Φ23
