美標不銹鋼止回閥H44W廠家,不銹鋼止回閥價格
美標不銹鋼止回閥 美標止回閥 不銹鋼止回閥
品牌
湖高型號
H44W瀏覽次數
112 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:美標不銹鋼止回閥H44W廠家,不銹鋼止回閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

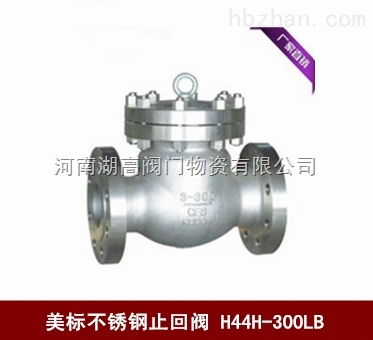

美標不銹鋼止回閥H44H-300LB
產品概述
美標不銹鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
美標不銹鋼止回閥結構圖
這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
美標止回閥結構特點：
美標止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。
美標止回閥標準規范：
設計制造標準：API 6D
結構長度標準：ASME B 16.10
連接法蘭標準：ASME B 16.5
壓力溫度等級：ASME B 16.34
試驗檢驗標準：API 69主要零件及材質
NO.
零件名稱
Qty.
材料
NO.
零件名稱
Qty.
材料
1
閥體
1
WCB
9
銘牌
1
304
2
閥座
2
A105+HF
10
墊片
1
304不銹鋼+柔性石墨
3
閘瓣
1
WCB+F6
11
閥蓋
1
WCB
4
閥桿
1
WCB
12
螺柱
A193B7
5
墊片
1
A276410
13
螺母
A1942H
6
螺母
1
A276410
14
吊環
1
A291035
7
銷軸
1
A276410
15
墊片
1
1008
8
鉚釘
2
304
16
螺塞
1
A276410
主要連接尺寸及重量
NPS
din
2
2-1/2
3
4
5
6
8
10
12
14
16
18
20
mm
51
64
76
102
127
152
203
254
305
337
387
438
489
L-L1
(RF-BW)in
8.00
8.50
9.50
11.50
13.00
14.00
19.50
24.50
27.50
31.00
34.00
38.50
38.50
mm
203
216
241
292
330
356
495
622
698
787
864
978
978
L2
(RTJ)in
8.50
9.00
10.00
12.00
13.50
14.50
20.00
25.00
28.00
31.50
34.50
39.00
39.00
mm
216
229
254
305
343
368
508
635
711
800
876
991
991
d1
in
3.62
4.13
5.00
6.18
7.32
8.50
10.63
12.76
15.00
16.26
18.50
20.98
22.99
mm
92
105
127
157
186
216
270
324
381
413
470
533
584
d2
in
4.75
5.50
6.00
7.50
8.50
9.50
11.75
14.25
17.00
18.75
21.25
22.75
25.00
mm
120.5
139.5
152.5
190.5
216
241.5
298.5
362
432
476
540
578
635
D
in
6.00
7.00
7.50
9.00
10.00
11.00
13.50
16.00
19.00
21.00
23.50
25.00
27.50
mm
152
178
190
229
254
279
343
406
483
533
597
635
699
b
in
0.75
0.88
0.94
0.94
0.94
1.00
1.13
1.19
1.25
1.38
1.44
1.56
1.69
mm
16
17.5
19
24
25
26
29
31
32
35
37
40
43
n-Φd
in
4-0.75
4-0.75
4-0.75
8-0.75
80.87
-0.87
8-0.87
12-1.00
12-1.00
12-1.13
16-1.13
16-1.25
20-1.25
mm
4-19
4-19
4-19
8-19
8-22
8-22
8-22
12-25
12-25
12-29
16-29
16-32
20-32
H
(open)in
5.31
6.10
6.61
9.37
9-80
10.91
13.35
15.67
20.67
21.77
22-99
26.30
28.03
mm
135
155
168
235
249
277
339
398
525
553
584
688
712
WT(kg)
BF
17
21
29
42
69
74
108
177
282
372
570
665
900
BW
13
17
24
36
57
62
96
158
238
324
483
48
782
歡迎選購河南湖高閥門有限公司【美標不銹鋼止回閥H44W-150LB/300LB/600LB/900LB/1500LB】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
