河南Z542W-1傘齒輪傳動楔式雙閘板閘閥（煤氣閘閥）
傘齒輪傳動楔式雙閘板閘閥 城市煤氣快速啟閉閘閥
品牌
湖高型號
Z542W-1瀏覽次數
121 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Z542W-1傘齒輪傳動楔式雙閘板閘閥（煤氣閘閥）
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

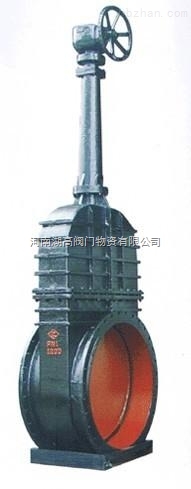

Z542W-1傘齒輪傳動楔式雙閘板閘閥（煤氣閘閥）
產品概述
Z542W-1傘齒輪傳動楔式雙閘板閘閥（煤氣閘閥）也叫城市煤氣快速啟閉閘閥，適合介質為：高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯氣等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。
煤氣閘閥安裝于各處污煤氣、潔凈煤氣管路中作閉路設備，主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制。
煤氣閘閥閘板為楔式雙閘板閘閥對密封面楔角的加工精度要求較低，容易密封，溫度變化不易造成卡住房和擦傷，密封面磨損后維修方便，但結構較復雜、零件較多，閥門的體形及重量較大。
Z542W-1傘齒輪傳動楔式雙閘板閘閥（煤氣閘閥）結構圖
產品特點：
1） 煤氣閘閥閥體底部設有排渣孔，便于排除污垢。閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康摹?/p>
2）煤氣閘閥均為明桿閘閥，閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。
主要零件材料:
型號
公稱壓力
MPa
試驗壓力
工作溫度℃
適用介質
強度（水）
密封（水）
Z542W
0.1
0.2
0.11
≤100
煤氣
主要零件材料
零件名稱
材料
閥體
HT200灰鑄鐵
閥蓋
HT200灰鑄鐵
手輪
HT200灰鑄鐵
閥板
本體
閥桿
45*碳素鋼
填料
油浸石棉盤根
墊片
橡膠石棉板
主要外形及連接尺寸：
公稱通徑
DN（mm）
主要結構尺寸
重量
（Kg）
L
D
D1
D2
b
z--d
H
L1
Do
600
390
755
705
670
30
20—25
2513
398
451
700
430
860
810
775
32
24—25
2878
398
451
800
470
975
920
880
34
24—30
3528
439
520
900
510
1075
1020
980
36
24—30
3688
439
520
1000
550
1175
1120
1080
36
28---30
3938
439
520
1200
700
1375
1320
1280
40
32---30
4872
586
804
1400
900
1575
1520
1480
44
36---30
5540
586
804
1600
1000
1785
1730
1690
48
40---30
6265
586
900
1800
1500
1985
1930
1890
50
44---30
7216
600
900
2000
1800
2185
2130
2090
54
48---30
7985
600
900
歡迎選購我公司【Z542W-1傘齒輪傳動楔式雙閘板閘閥（煤氣閘閥）】您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
