Q347F/H/Y美標不銹鋼固定球閥,美標不銹鋼球閥
不銹鋼固定球閥 美標不銹鋼球閥 固定球閥
品牌
湖高型號
Q347F/H/Y瀏覽次數
101 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q347F/H/Y美標不銹鋼固定球閥,美標不銹鋼球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

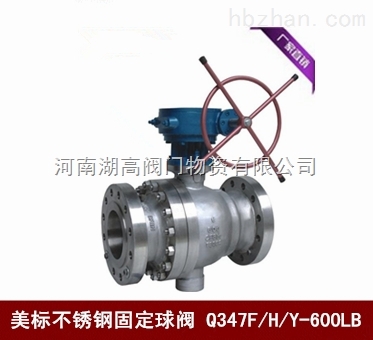

Q347F/H/Y美標不銹鋼固定球閥
產品概述
Q347F/H/Y美標不銹鋼固定球閥有二片式和三片式兩種閥體結構，閥體材料可選用不銹鋼鑄件和不銹鋼鍛件，密封面形式有軟密封和硬密封，軟密封材料可選用聚四氟乙烯(PTFE)、加坡纖增強聚四氟乙烯(PTFE+GLASS)、對位聚笨(PPL)，硬密封材料可選用2Cr13、焊司太立合金等，設計依據為API和ASME，設計標準遵循API60和ASME B16.10，連接法蘭標準:ASME B16.5，操作壓力:150LB-2500LB，口徑范圍:2"-24"，本產品與浮動式球閥相比，工作時管道中閥前流體壓力在球體上產生的作用力全部傳遞給上下軸承，球體不會移動，閥門密封靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力。
Q347F/H/Y美標不銹鋼固定球閥結構圖
Q347F/H/Y美標不銹鋼固定球閥采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定；該產品密封性能可靠，閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用，特別適用于高壓、大口徑的酸堿腐蝕性介質場合。
Q347F/H/Y美標不銹鋼固定式球閥主要零部件材料表
序號
零件名稱
材料名稱
Q347F/H-P
Q347F/H-PL
Q347F/H-R
Q347F/H-RL
1
閥體
A315-CF8
A35-CF3
A351-CF8M
A351-CF3M
2
球體
A182-F304
A182-F304L
A132-F316
A182-F316L
3
閥桿
A182-F304
A182-F304L
A182-F316
A182-F316L
4
閥座
PTFE/增強PTFE/NYLIN/柔性石墨/鉻鎳系不銹鋼/硬質合金
5
彈簧
3yc-7/17-49H
6
螺柱
A193-B7
7
螺母
A194-2H
8
固定閥桿
A182-F304
A182-F304L
A182-F316
A182-F316L
9
密封圈
PTFE/增強PTFE/NYLIN/柔性石墨
注：主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
Q347F/H/Y不銹鋼美標固定球球閥主要技術參數表
設計依據
API
ASME
設計標準
API6D
ASME B16.34
結構長度標準
API60
ASME B16.10
連接法蘭標準
ASME B16.5
試驗和檢驗標準
API6D
API598
壓力范圍
150LB-2500LB
口徑范圍
2"-24"
注：連接法蘭尺寸可按客戶要求設計制造。
Q347F/H美標固定式不銹鋼球閥主要外形尺寸表
壓力等級
(Class)
公稱通徑
NPS(in)
L
H
重量(kg)
RF
BW
150LB
2"
178
216
107
12
2 1/2"
191
241
125
16
3"
283
283
152
22
4"
229
305
178
35
5"
356
381
300
58
6"
394
457
330
74
8"
457
521
398
205
10"
533
559
495
322
12"
610
635
580
460
14"
686
762
625
576
16"
762
838
670
864
18"
864
914
698
1280
20"
914
991
840
1600
24"
1067
1143
1050
3540
28"
1245
1346
1100
4500
32"
1372
1542
1150
5940
36"
1542
1727
1247
7540
40"
1753
1880
1374
9320
300LB
2"
216
216
107
15
2 1/2"
241
241
125
24
3"
283
283
152
30
4"
305
305
178
55
5"
381
381
300
87
6"
457
457
330
118
8"
521
521
398
255
10"
559
559
495
370
12"
635
635
580
533
14"
762
762
625
640
16"
838
838
670
1030
18"
914
914
840
1542
20"
991
991
840
2100
24"
1143
1143
1050
4200
28"
1346
1346
1100
5300
32"
1542
1542
1150
7860
36"
1724
1727
1247
8684
40"
1887
1880
1374
10300
歡迎選購河南湖高閥門物資有限公司【美標不銹鋼固定球球閥Q347F/H/Y-150LB/300LB/600LB】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
