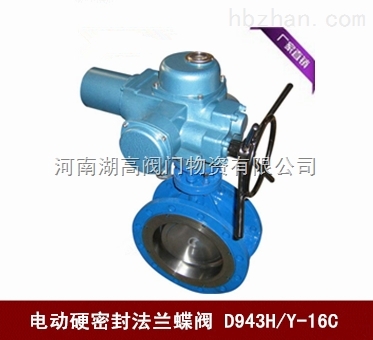

D943H電動硬密封蝶閥

產品概述

D943H電動硬密封蝶閥是由電動執行器與三層次法蘭式硬密封蝶閥構成，該蝶閥采用精密的彈性密封圈和三偏心多層次金屬硬密封結構，驅動裝置功能強勁，有智能型、調節型、普通開關型三種。智能型內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC/1-5VDC)實現閥門開度的智能控制和精確調節。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。

D943H電動硬密封蝶閥結構圖

D943H/Y電動硬密封法蘭蝶閥電動執行器可選用3810系列或NA系列電子式角行程執行機構，亦可選用PSQ系列或DYR系列。≥DN 300口徑閥門一般采用380VAC電動執行器。

D943H/Y電動硬密封法蘭蝶閥主要零件部件材料表

序號	零件名稱	材料名稱
1	閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
2	蝶板	鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
3	密封圈	不銹鋼、聚內脂、抗磨材料
4	閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
5	填料	柔性石墨

D943H/Y電動硬密封法蘭蝶閥主要電動執行器技術參數表

閥芯轉角		0~70°
作用形式		電開式或電閉式
流量特性		近似等百分比
允許壓差(Mpa)		0.6
性能指標		基本誤差：±2.5%；回差≤±2.0%；死區≤3.0%
電源電壓		AC220V、AC380V、DC24V
調節型	信號范圍	0~10mA、4~20mA、1.5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號

D943H/Y電動硬密封法蘭蝶閥主要外型尺寸表

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸								重量 (kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	H3	A3	B3	D	D1	Z-d	重量 (kg)
0.6	50	108	112	530	250	255	140	110	4-14	17
	65	112	115	530	250	255	160	130	4-14	20
	80	114	120	565	250	255	190	150	4-18	23
	100	127	138	600	250	255	210	170	4-18	25
	125	140	164	640	250	255	240	200	8-18	40
	150	140	175	705	300	315	265	225	8-18	47
	200	152	208	775	300	315	320	280	8-18	60
	250	165	243	945	300	315	375	335	12-18	95
	300	178	283	1070	300	315	400	395	12-22	124
	350	190	310	1140	300	315	490	445	12-22	181
	400	216	340	1210	300	315	540	495	16-22	260
	450	222	380	1335	575	714	595	550	16-22	338
	500	229	410	1415	575	714	645	600	20-22	360
	600	267	470	1605	656	810	755	705	20-26	540
	700	292	550	1844	656	810	860	810	24-26	580
	800	318	640	2040	656	810	975	920	24-30	845
	900	330	710	2255	785	863	1075	1020	24-30	1050
	1000	410	770	2380	785	863	1175	1120	28-30	1500
	1200	470	890	2640	785	863	1405	1340	32-33	2000
1.0	50	108	112	530	250	255	165	125	4-18	17
	65	112	115	530	250	255	185	145	4-18	20
	80	114	120	565	250	255	200	160	8-18	23
	100	127	138	600	250	255	220	180	8-18	25
	125	140	164	640	250	255	250	210	8-18	40
	150	140	175	705	300	315	285	240	8-22	47
	200	152	208	775	300	315	340	295	8-22	60
	250	165	243	945	300	315	395	350	12-22	95
	300	178	283	1070	300	315	445	400	12-22	124
	350	190	310	1140	300	315	505	460	16-22	181
	400	216	340	1210	300	315	565	515	16-26	260
	450	222	380	1335	575	714	615	565	20-26	338
	500	229	410	1415	575	714	670	620	20-26	360
	600	267	470	1605	656	810	780	725	20-30	540
	700	292	550	1844	656	810	895	840	24-30	580
	800	318	640	2040	656	810	1015	950	24-33	845
	900	330	710	2255	785	863	1115	1050	28-33	1050
	1000	410	770	2380	785	863	1230	1160	28-36	1500
	1200	470	890	2640	785	863	1455	1380	32-39	2000
1.6	50	108	112	530	250	255	165	125	4-18	19
	65	112	115	530	250	255	185	145	4-18	22
	80	114	120	565	250	255	200	160	8-18	25
	100	127	138	600	250	255	220	180	8-18	28
	125	140	164	640	250	255	250	210	8-18	43
	150	140	175	705	300	315	285	240	8-22	50
	200	152	208	775	300	315	340	295	12-22	64
	250	165	243	945	300	315	405	355	12-26	99
	300	178	283	1070	300	315	460	410	12-26	130
	350	190	310	1140	300	315	520	470	16-26	188
	400	216	340	1210	300	315	580	525	16-30	270
	450	222	380	1335	575	714	640	585	20-30	350
	500	229	410	1415	575	714	715	650	20-33	375
	600	267	470	1605	656	714	840	770	20-36	560
	700	292	550	1844	656	810	910	840	24-36	610
	800	318	640	2040	656	810	1025	950	24-39	880
	900	330	710	2255	785	863	1125	1050	28-39	1100
	1000	410	770	2380	785	863	1255	1170	28-42	1600
	1200	470	890	2640	785	863	1485	1390	32-48	2150
2.5	50	108	112	530	250	255	165	125	4-18	19
	65	112	115	530	250	255	185	145	8-18	22
	80	114	120	565	250	255	200	160	8-18	25
	100	127	138	600	250	255	235	190	8-22	28
	125	140	164	640	250	255	270	220	8-26	43
	150	140	175	705	300	315	300	250	8-26	50
	200	152	208	775	300	315	360	310	12-26	64
	250	165	243	945	300	315	425	370	12-30	99
	300	178	283	1070	300	315	485	430	16-30	130
	350	190	310	1140	300	315	555	490	16-33	188
	400	216	340	1210	300	315	620	550	16-36	270
	450	222	380	1335	575	714	670	600	20-36	350
	500	229	410	1415	575	714	730	660	20-36	375
	600	267	470	1605	656	714	845	770	20-39	560
	700	292	550	1844	656	810	960	875	24-42	610
	800	318	640	2040	656	810	1085	990	24-48	880
	900	330	710	2255	785	863	1185	1090	28-48	1100
	1000	410	770	2380	785	863	1320	1210	28-56	1600
	1200	470	890	2640	785	863	1530	1420	32-56	215
