商品介紹
品牌:湖高
商品名稱:鉻鉬鋼蝶閥D343Y廠家,鉻鉬鋼蝶閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

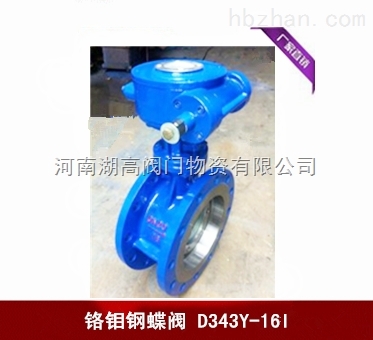

D343Y鉻鉬鋼蝶閥
產品概述
D343Y鉻鉬鋼蝶閥是一種閥體、蝶板、閥桿等主要零部件采用鉻鉬鋼材質生產而成的法蘭式金屬硬密封蝶閥，由于采用鉻鉬鋼材質制造而成，因此本蝶閥最大的特點是能耐高溫高壓，我廠生產的鉻鉬鋼蝶閥最高壓力可耐到100公斤，最高溫度可達700℃，該產品特別適合應用在高溫高壓的發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕、非腐蝕性流體介質的管道中用于調節和截?cái)嘟橘|(zhì)流動的作用。
D343Y鉻鉬鋼蝶閥結構圖
鉻鉬鋼蝶閥采用三偏心金屬硬密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能，密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，它與蝶板均具有優良的密封性能，蝶閥蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長，大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
D343Y鉻鉬鋼蝶閥主要零件部件材料表
序號
零件名稱
材料名稱
1
閥體
ZG1Cr5Mo
2
蝶板
ZG1Cr5Mo
3
閥桿
ZG1Cr5Mo
4
自動補償閥座
0Cr18Ni9
5
閥體壓板
ZG1Cr5Mo
6
蝶板壓板
ZG1Cr5Mo
7
軸套
BF316
8
填料
柔性石墨
9
蝶板硬密封圈
耐磨耐高溫石棉板與高韌性耐磨不銹鋼
D343Y 鉻鉬鋼蝶閥主要技術參數表
公稱通徑DN(mm)
50～2000
公稱壓力PN(MPa)
1.6
2.5
4.0
6.4
試驗壓力
強度試驗
2.4
3.75
6
6.4
密封試驗
1.76
2.75
4.4
7.1
氣密封試驗
0.6
0.6
0.6
0.6
適用溫度
鉻鉬鋼(I):≤ 550℃
D343Y 鉻鉬鋼蝶閥主要外型尺寸表
公稱壓力
PN(MPa)公稱通徑
DN(mm)尺寸
L
H
H1
A1
B1
D
D1
Z-d
1.6
50
108
112
350
180
200
165
125
4-18
65
112
115
370
180
200
185
145
4-18
80
114
120
380
180
200
200
160
8-18
100
127
138
420
180
200
220
180
8-18
125
140
164
460
180
200
250
210
8-18
150
140
175
555
270
280
285
240
8-22
200
152
208
605
270
280
340
295
12-22
250
165
243
680
270
280
405
355
12-26
300
178
283
800
380
420
460
410
12-26
350
190
310
835
380
420
520
470
16-26
400
216
340
915
450
470
580
525
16-30
450
222
380
960
450
470
640
585
20-30
500
229
410
1020
480
490
715
650
20-33
600
267
470
1225
640
660
840
770
20-36
700
292
550
1355
640
660
910
840
24-36
800
318
640
1470
640
660
1025
950
24-39
900
330
710
1545
650
860
1125
1050
28-39
1000
410
770
1795
650
900
1255
1170
28-42
1200
470
890
1965
650
900
1485
1390
32-48
2.5
50
108
112
350
180
200
165
125
4-18
65
112
115
370
180
200
185
145
8-18
80
114
120
380
180
200
200
160
8-18
100
127
138
420
180
200
235
190
8-22
125
140
164
460
180
200
270
220
8-26
150
140
175
555
270
280
300
250
8-26
200
152
208
605
270
280
360
310
12-26
250
165
243
680
270
280
425
370
12-30
300
178
283
800
380
420
485
430
16-30
350
190
310
835
380
420
555
490
16-33
400
216
340
915
450
470
620
550
16-36
450
222
380
960
450
470
670
600
20-36
500
229
410
1020
480
490
730
660
20-36
600
267
470
1225
640
660
845
770
20-39
700
292
550
1355
640
660
960
875
24-42
800
318
640
1470
640
660
1085
990
24-48
900
330
710
1545
650
860
1185
1090
28-48
1000
410
770
1795
650
900
1320
1210
28-56
1200
470
890
1965
650
900
1530
1420
32-56
歡迎選購河南湖高閥門物資有限公司【鉻鉬鋼蝶閥D343Y-16I】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
