商品介紹

品牌:上海喬邑

商品名稱:調壓器/調壓閥/減壓閥RTJ-※/25/50/80/100/150/200S(SQ)

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【RTJ-※/25/50/80/100/150/200S(SQ)系列調壓器/調壓閥/減壓閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

RTJ-※/※S(SQ)系列調壓器/調壓閥/減壓閥產品特性：
1、集調壓與安全切斷為一體
2、安裝方便，空間要求小
3、關閉特性靈敏，調壓精度高
4、壓力設定簡單，操作維護方便。
5、可在線維護，高效低噪設計。
6、切斷精度高、響應速度快。
7、切斷內置旁通、易于開啟。
8、可作超高壓/超低壓切斷、關閉嚴密。
9、利用管網自身壓力自動切斷也可手動切熂。
10、可選遠程控制、監控報警。
11、不銹鋼內件，壽命長。
12、當介質含有硫、苯等腐蝕性物質時，可選用抗腐蝕性材料。
13、適用介質：天然氣、人工煤氣、液化石油氣、空氣等。
14、可用于城市門站，區域調壓站，工業用戶以及燃氣輪機供氣。
RTJ-※/※S(SQ)系列調壓器/調壓閥/減壓閥主要技術參數：
·進口壓力P1：0.5～6.4Mpa
·出口壓力P2：0.2～0.4；0.4～0.8；0.8～1.6；1.6～2.5Mpa
·穩壓精度δP2：±5%
·關閉壓力Pb：≤1.15P2
·工作溫度：-20～60℃
·切斷精度： ±5%
·公稱壓力： PN0.8、 PN1.6、PN2.5、PN4.0、PN6.4
·公稱管徑：DN25、DN50、DN80、DN100、DN150、DN200

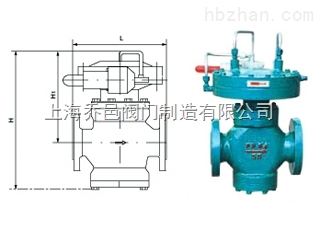

RTJ-※/※S(SQ)系列調壓器/調壓閥/減壓閥主要結構及安裝尺寸

型號	公稱通徑	L			H	H1
型號	公稱通徑	≤PN1.6	PN2.5、PN4.0	≥PN6.4	H	H1
RTJ-※/25S	DN25	184	197	210	305	210
RTJ-※/50S	DN50	254	267	286	428	305
RTJ-※/80S	DN80	298	318	337	525	368
RTJ-※/100S	DN100	352	368	394	556	386
RTJ-※/150S	DN150	451	473	473	590	410
RTJ-※/200S	DN200	543	568	568	680	560
RTJ-※/25SQ	DN25	184	197	210	518	308
RTJ-※/50SQ	DN50	254	267	286	656	352
RTJ-※/80SQ	DN80	298	318	337	725	362
RTJ-※/100SQ	DN100	352	368	394	750	359
RTJ-※/150SQ	DN150	451	473	473	708	381
RTJ-※/200SQ	DN200	543	568	568	800	490

流量表

進口壓力P1(MPa)	出口壓力P2(MPa)	型號
進口壓力P1(MPa)	出口壓力P2(MPa)	DN25	DN50	DN80	DN100	DN150
0.5	0.1	690	2400	4700	8600	15000
	0.1	1280	3600	6400	13800	28400
	0.15	1260	3420	6200	11900	27300
	0.25	1240	3200	6000	11000	26200
	0.3	1200	3000	5800	10100	25200
0.8	0.3	2150	6330	24300	28700	53000
	0.5	2130	5800	23000	26500	52000
	0.7	2000	5600	22400	25400	50000
1.0	0.3	3700	9600	26000	39000	76000
	0.5	3500	9000	25000	38000	72000
	0.8	3300	8200	24000	37000	70000
1.6	0.4	4280	12400	30400	43200	85600
	0.6	4160	12000	29000	42000	84000
	0.8	4000	11800	28000	40800	82000
	1.2	3800	11600	27000	39600	80000
2.5	0.8	5480	18500	36900	63700	148000
	1.0	5210	18200	35900	62000	136000
	1.2	5100	18000	34900	61300	124000
	1.6	5000	17800	34000	60000	112000
4.0	1.6	13200	40400	56300	89000	280200
	1.8	13000	37900	55300	87000	270000
	2.1	12800	36000	54300	85000	260000
	2.5	12600	35000	52300	82000	250000
6.4	1.6	15300	48000	79200	142800	-
6.4	2.5	15000	46000	78200	140000	-
