河南湖高閥門物資有限公司專業生產銷售各種高中低壓閥門,各種不銹鋼閥門,石油專用閥,天燃氣專用閥,衛生級食品專用閥,電站閥門,電動閥門,氣動閥門,高溫高壓閥門,熱軋除鱗系統閥門,減溫減壓裝置,低溫閥,液氨閥,緊急切斷閥,料...

品牌:湖高

商品名稱:河南GJ941X電動管夾閥廠家,電動管夾閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

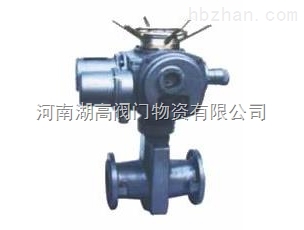

GJ941X電動管夾閥

產品概述

一、電動管夾閥產品特點：

GJ941X型電動管夾閥適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不銹鋼夾子，結束了采用球閥旋塞閥或其它閥門歷史。

電動管夾閥又名電動夾管閥，電動膠管閥，由電動裝置，左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。也可按客戶要求，采用其他驅動方式如手動、氣動等方式，也可按客戶需求定制非標產品。

二、電動管夾閥主要零部件材質：

三、電動管夾閥主要外形尺寸：

電動管夾閥結構圖

公稱	公稱	工作	L	L1	L0	D	D1	Z-Φ	H	電動裝置
通徑	壓力	壓力								型號	A	B	D0	kw
（DN）	（MPa）	（MPa）								型號	A	B	D0	kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12	18
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25	71
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37	80
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75	92.9
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75	101
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1	265
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa
