手動對夾式漿液閥Z73X
Z73X手動對夾式漿液閥尺寸 Z73X手動對夾式漿液閥參數 Z73X手動對夾式漿液閥規格
品牌
上海喬邑型號
Z73X瀏覽次數
117 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑

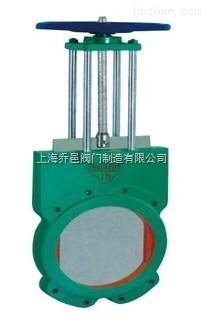

商品名稱:手動對夾式漿液閥Z73X
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【Z73X手動對夾式漿液閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
Z73X手動對夾式漿液閥產品概述：
Z73X漿液閥分對夾式和整體式，Z73X對夾式漿液閥分壓蓋式漿液閥和四柱式漿液閥兩種，廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置 ，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構，由左右閥體構成。
Z73X手動對夾式漿液閥產品特點：
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為手輪驅動
Z73X手動對夾式漿液閥引用標準：
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
性能參數：
| 公稱壓力 (MPa) | 殼體試驗 (MPa) | 密封試驗 (MPa) | 工用溫度 | 適用介質 |
| 0.6 1.0 |
0.9 1.5 |
0.66 1.1 |
≤80℃ ≤80℃ |
煤漿、紙漿、污水、糖漿、水等 |
連接尺寸：
| 公稱壓力 | DN | L | D | D1 | D | H | n-M |
| 0.6MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 40 | 145 | 120 | 180 | 305 | 4-M16 | |
| 80 | 50 | 160 | 135 | 220 | 330 | 4-M16 | |
| 100 | 50 | 180 | 155 | 220 | 380 | 4-M16 | |
| 125 | 50 | 210 | 185 | 240 | 415 | 4-M16 | |
| 150 | 60 | 240 | 210 | 280 | 490 | 4-M20 | |
| 200 | 60 | 295 | 265 | 280 | 550 | 4-M20 | |
| 250 | 70 | 350 | 320 | 360 | 693 | 8-M20 | |
| 300 | 70 | 400 | 368 | 400 | 796 | 8-M20 | |
| 350 | 80 | 460 | 428 | 400 | 895 | 10-M20 | |
| 400 | 80 | 515 | 482 | 500 | 1004 | 10-M22 | |
| 450 | 90 | 565 | 532 | 500 | 1110 | 14-M22 | |
| 500 | 100 | 620 | 585 | 600 | 1210 | 14-M22 | |
| 600 | 100 | 825 | 685 | 700 | 1460 | 14-M27 | |
| 700 | 100 | 840 | 800 | 800 | 1680 | 16-M27 | |
| 800 | 120 | 950 | 905 | 800 | 1910 | 16-M30 | |
| 900 | 120 | 1050 | 1005 | 800 | 2130 | 20-M30 | |
| 1000 | 160 | 1160 | 1115 | 900 | 2380 | 20-M30 | |
| 1.0MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 40 | 145 | 120 | 180 | 305 | 4-M16 | |
| 80 | 50 | 160 | 135 | 220 | 330 | 4-M16 | |
| 100 | 50 | 180 | 155 | 220 | 380 | 4-M16 | |
| 125 | 50 | 210 | 185 | 240 | 415 | 4-M16 | |
| 150 | 80 | 240 | 210 | 280 | 490 | 4-M20 | |
| 200 | 60 | 295 | 265 | 280 | 550 | 4-M20 | |
| 250 | 70 | 350 | 320 | 360 | 693 | 8-M20 | |
| 300 | 80 | 400 | 368 | 400 | 796 | 8-M20 | |
| 350 | 90 | 460 | 428 | 400 | 895 | 10-M20 | |
| 400 | 120 | 515 | 482 | 500 | 1004 | 10-M22 | |
| 450 | 120 | 565 | 532 | 500 | 1110 | 14-M22 | |
| 500 | 130 | 620 | 585 | 600 | 1210 | 14-M22 | |
| 600 | 140 | 825 | 685 | 700 | 1460 | 14-M27 | |
| 700 | 140 | 840 | 800 | 800 | 1680 | 16-M27 | |
| 800 | 150 | 950 | 905 | 800 | 1910 | 16-M30 | |
| 900 | 150 | 1050 | 1005 | 800 | 2130 | 20-M30 | |
| 1000 | 200 | 1160 | 1115 | 900 | 2380 | 20-M30 |
上海喬邑閥門為您提供專業的【Z73X手動對夾式漿液閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
