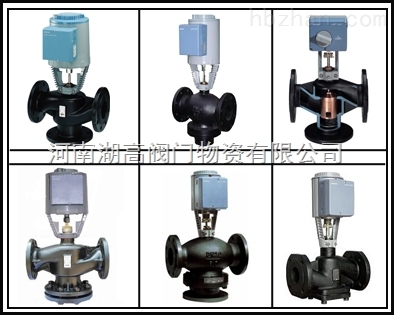

西門子溫控閥SKC

產品概述

西門子溫控閥SKC是電動流量調節閥在溫度控制領域的典型應用，其基本原理:通過控制換熱器、空調機組或其他用熱、冷設備、一次熱(冷)媒入口流量，以達到控制設備出口溫度。當負荷產生變化時，通過改變閥門開啟度調節流量，以消除負荷波動造成的影響，使溫度恢復至設定值。

西門子溫控閥SKC分類

a、西門子原裝--電動溫控閥

b、混裝(西門子)--電動溫控閥(配西門子國產閥體)

控制器:

接受溫度信號，經P/PI/PID運算，輸出0...10V控制信號。西門子控制器常用型號有RWD60\RWD62\RWD68\RLU236\RMZ730-B等

執行器:

接受控制器送出的調節信號，精確調節閥門開度，運行穩定，可選斷電復位、3P或模擬調節、230DCV或24DCV供電。西門子執行器常用型號有SUA21\SQS65\SSC85\SQX62(2011新代替產品SAX61)\SKD62\SKB62\SKC62等。

閥體:

調節介質流量的執行者，與執行器搭配組成電動調節閥。西門子閥門按材質分為:銅閥，鑄鐵閥、球鐵閥、鑄鋼閥;按連接方式可分為:螺紋連接和法蘭連接閥門;按使用介質可分:水閥和蒸汽閥?？趶紻N10...DN150。

傳感器:

測量介質溫度，種類齊全。按安裝位置可分為:浸入式溫度傳感器、捆綁式溫度傳感器、風管式溫度傳感器、室內溫度傳感器、室外溫度傳感器等多種類型。

西門子溫控閥特點

優點:

a、具有比例積分(PI)或比例積分、微分(PID)調節功能，控制穩定、精確。

b、針對不同的現場工況，可靈活調整控制參數，達到系統最優化。

c、可由控制器讀取當前溫度值及觀察閥門工作狀態。

d、可擴展功能，如遠程設置、溫度補償、超溫報警、熱計量及自動抄表、遠傳等。

e、大部分型號可在斷電時進行手動操作。

特點:

1、西門子溫控閥門控制器安裝調試簡單，不需要昴貴的調試及現場編程費用。

2、控制器自動根據二次側出水溫度，調整一次側閥門內水流量，達到舒適、節能的效果。換熱器出水溫度根據室外溫度進行補償變化，用戶在使用過程中感覺舒適，避免了室外溫度越高室內溫度越高，室外溫度越低室內溫度越低的怪圈。用戶在使用舒適的前提下，可節約運行費用，降低運營成本，取得可觀的經濟效益。

3.根據不同的使用現場，特別是無人值守工作站，可選用多功能控制器的外延功能，支持對水泵、流量、壓差等進行控制，并對運行中的故障報警。

4.閥體部分采用先進的壓力反饋裝置，解決了長期以來困擾電動調節閥因高壓降而影響其使用的問題。用途廣泛，可用于化工、石油、冶金、電力輕工等各行業生產和實現自動控制，適用于空調、制冷、通風、供熱等換熱場合。

5、電動閥門執行器采用西門子樓宇科技的液壓控制專利技術，實現大推力，長壽命，安全穩定，可有效節約用戶投資。

6、加入室外溫度傳感器，實現室外溫度補償，并可節約能源、降低運營費用。

西門子溫控閥的選型常識

1、應根據熱媒種類(蒸汽/熱水)、溫度、壓力參數以及使用工況(換熱器類型、開/閉系統)綜合考慮選用閥門材質、流通能力和執行器關斷力。

2、用于蒸汽流量控制時，一般指98%干度的飽和蒸汽。若為過熱蒸汽，由于蒸汽絕熱指數k發生變化及流體粘性系數導致流量相應變化，一般需重新計算校核。

3、介質流量與閥門前后壓差成平方根關系。過大的壓差不僅產生噪音，而且對閥體產生汽蝕作用，影響使用壽命，輕者密封不嚴，重者可能爆炸，造成人員傷亡等重大事故。

4、優良的溫度調節曲線是實現溫控效果的保證。除快熱性系統特殊要求外，應盡量保證閥門為等百分比或拋物線型特性。

等百分比:Q/Qmax=R(L/Lmax-1)

拋物線型:Q/Qmax=1/[1+(根號下R-1)L/Lmax]2

5、電動溫控閥不可長時間做截止閥使用。停機時，請關閉

6、兩通閥切不可通過拆除閥底座盲板用作三通閥。

7、使用第三方生產的設備與西門子產品配套，應注意符合安全要求。

8、溫控閥不可用直供水系統，須加循環，若為即熱式換熱器則還需加儲熱罐。

9、生活熱水工況時，請區分24小時熱水和定時熱水供應工況

西門子溫控閥使用注意事項

環境濕度的影響

-執行器允許的環境濕度≤95%r.h ，不得有濕氣露水 -謹防機房管道、設備跑冒滴漏

-注意凝結水二次揮發

-機房保持通風或定時換氣排風

-注意門窗防雨，建筑漏水

環境溫度的影響

-執行器允許的環境溫度≤55℃;

-閥體、換熱器、管道注意保溫;

-機房保持通風或定時換氣通風;

-避免陽光直射。

露天安裝導致的故障

-結冰:冬季室外低溫，設備不用時，內部存水，結冰膨脹

-紫外線照射:塑料件電子件易老化

-雨水:導致線路板燒壞，金屬件生銹

-灰塵:線路板積垢，機械件阻塞

安裝位置注意事項

-不要太高，否則不便于調試、維修、更換

-避開調節閥上部管線，尤其是管道法蘭、活結等管件接口，以免漏水損壞執行器

-執行器應安裝于閥體上部，以免漏水損傷執行器

-閥體安裝切忌裝于管道"U"型底部或設備能夠凝水倒流處，以免溫控閥閥體內存水，造成二次通汽時產生汽錘

設備開機運行

-設備初次運行時，由于暖管及二次水大幅提溫要求，溫控閥會處于急劇滿負荷運行，導致?lián)p傷;

-建議由旁通過汽、過水，待二次側溫度升至接近設定值時，再關閉旁通(注意旁通一定要關閉死);

-新管網，系統投入運行一段時間，請務必清理過濾器，以免堵汽堵水沖壞;

-注意操作時，蒸汽閥慢開快關，水閥慢開慢關.

維護保養

-溫控閥運行時，定期檢查，及時排除故障

-設備停機后，檢修保養

-設備開機前，檢修保養

-設備長時間停用時，注意定期檢查，改善機房環境，對于易積灰、易生銹部位需清理防護

-須由經過學習培訓的專業技工進行操作和維保。
