商品介紹
品牌:上海喬邑
商品名稱:氣動薄膜雙座調節閥ZJHN
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZJHN氣動薄膜雙座調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

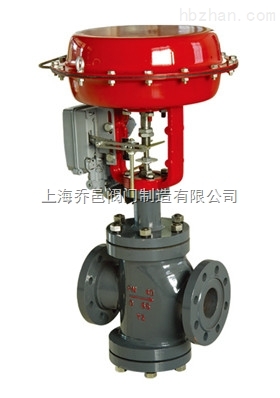

ZJHN氣動薄膜雙座調節閥
一、氣動薄膜雙座調節閥產品概述
ZJSN系列氣動薄膜雙座調節閥，由多彈簧直行程氣動執行器和直通雙座調節閥體組成。氣動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點。氣動薄膜雙座調節閥閥體內有上、下兩個閥芯，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏比單座閥大。氣動薄膜雙座調節閥適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。氣動雙座調節閥廣泛應用于石油、化工、制藥、冶金、、電站等工業控制部門，主要控制氣體、液體、蒸汽等介質。
二、氣動薄膜雙座調節閥主要技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
直線 |
10 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
|
等百分 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
雙座柱塞導向型閥芯 |
|||||||||||||
|
流量特性 |
直線性、等百分比 |
|||||||||||||
三、氣動薄膜雙座調節閥執行器技術參數
|
配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
||||
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程 |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400KPa |
||||
|
氣源接口 |
RC1/4" |
||||
|
環境溫度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
||||
四、氣動薄膜雙座調節閥主要零件材料
|
1 |
底座 |
WCB |
304 |
316 |
316L |
|
2 |
閥體 |
WCB |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
304 |
316 |
316L |
|
4 |
閥座 |
304 |
304 |
316 |
316L |
|
5 |
銅套 |
黃銅 |
|||
|
6 |
導向套 |
304 |
304 |
316 |
316L |
|
7 |
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
8 |
閥蓋 |
WCB |
304 |
316 |
316L |
|
9 |
閥桿 |
304 |
304 |
316 |
316L |
|
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
11 |
填料壓蓋 |
WCB |
304 |
316 |
316L |
|
12 |
螺栓 |
25 |
0Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
五、氣動薄膜雙座調節閥主要性能指標
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差% |
±5.0 |
±1.0 |
||
|
回差% |
3.0 |
1.0 |
||
|
死區% |
3.0 |
0.4 |
||
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
||
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
|
終點 |
±2.5 |
±1.0 |
||
|
額定行程偏差% |
≤2.5 |
|||
|
泄露量L/h |
0.01%×閥額定容量 |
|||
|
可調范圍R |
30：1 |
|||
六、氣動薄膜雙座調節閥安裝連接尺寸
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
|
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
|
|
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
|
|
H1 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
560 |
680 |
|
|
H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
|
|
H3 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
|
L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
|
|
A |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
|
D |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
|
上海喬邑閥門為您提供專業的【ZJHN氣動薄膜雙座調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
