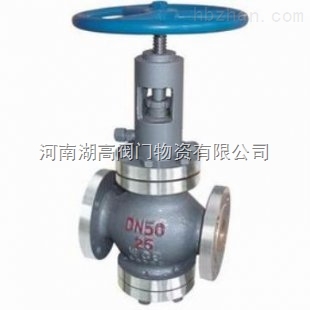

GJ41H節流截止閥
產品概述
GJ41H節流截止閥/電、氣、動平衡式節流截止閥,是我廠消化吸收國外先進技術研制成功的新型平衡式節流截止閥。節流截止閥為直通流線型,采用平衡柱塞,閥芯與復合密封結構代替傳統閥芯閥座密封組合,因此該閥與老式閥相比,具有體積小,重量輕(較同規格閥輕30%左右),開啟省力,密封可靠,高效通用性,高精度、秘壓差的優點,適用于石油、化工、冶金、電站等部門控制過程使用,特別適宜于油田、注水泵出口與管匯及配水間的壓力控制和注聚合物流量控制和截止。
GJ41H節流截止閥特點
1、密封系統:從低壓到高壓整個范圍內,可保證密封,閥在高壓差時,頻繁開頭密封可靠。
2、壓力平衡活塞:在任何壓差下可保證開、關方便,全開(或全關)一次所需能量僅為一般球閥的10%。
3、壓力低:由于流體運動方向改變小,沒有截流區因而壓力損失小。
4、在密封區內,充線對稱分布和一般控制閥相比,振動小,噪音低,防沖蝕。
5、介質適用范圍:油、汽、水及含砂流體等。
GJ41H-25C節流截止閥結構
1、 閥體為整體鑄鋼件,用相互垂直嚙合角為45°的一對齒條的相對運動閥閥芯(活塞)移動,在閥芯(活塞)軸上裝有兩級密封,使水平齒條流體隔離。
2、關閥位置:在環形密封區內側,作用在主密封圈內徑上的壓力,促使主密封圈的外徑和閥座緊密接觸,在任何壓差上可保證密封。
3、流體反方向流動時,同樣可達到很好的密封,注意0形圈移動到另一側以使閥兩側隔離。
4、用作節流時,閥芯(活塞)位于中間位置,主密封圈位于流體高連區的外側不受到流體沖刷的影響。
GJ41H-25C節流截止閥技術規范
公稱壓力 MPa
|
試驗壓力 P s (Mpa)
|
工 作 壓 力 PN(Mpa)
|
適 用 溫 度
(℃)
|
強度試驗
|
密封試驗
|
1.6
|
2.4
|
1.8
|
1.6
|
0~120
|
2.5
|
3.8
|
2.8
|
2.5
|
4.0
|
6.0
|
4.4
|
4.0
|
6.3
|
9.5
|
7.0
|
6.4
|
10.0
|
15.0
|
11.0
|
10.0
|
16.0
|
24.0
|
17.6
|
16.0
|
20.0
|
30.0
|
22.0
|
20.0
|
25.0
|
38.0
|
27.5
|
25.0
|
42.0
|
63.0
|
46.2
|
42.0
|
GJ41H-25C節流截止閥零件材料
零件名稱
|
材 料
|
代號
|
閥 體
|
碳素鑄鋼
|
|
|
C
|
|
鉻鉬鑄鋼
|
|
I
|
|
鉻不銹鑄鋼
|
|
P
|
|
|
鉻鎳鈦鑄鋼
|
PI
|
|
|
鉻鎳鉬鈦鑄鋼
|
R
|
閥 桿
|
鉻不銹鋼
|
鉻不銹鋼
|
鉻不銹鋼
|
|
閥 座
|
鉻不銹鋼
堆硬質合金
|
鉻不銹鋼
度鎳磷合金
|
Y
|
柱 塞
|
Y
|
O型橡膠圈
|
奎橡膠、氟橡膠
|
|
蝶 簧
|
鉻不銹鋼
|
|
適用介質
|
水油品
|
鹽水、海水
|
硝酸類、醋酸類
|
|
GJ41H-25C節流截止閥產品訂購須知:
1.用戶已確定閥門類型和型號(尤其是非標準型號)時,用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨,如對產品項目有特別要求,請在訂單中說明:
1)結構長度2)法蘭標準3)閥門的結構形式:如通道全通徑或縮徑、體蓋連接形式4)閥門內件及對材料的其他要求5)壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求,產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
