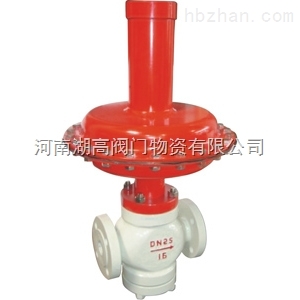

ZZV/C自力式微壓調節閥

產品概述

ZZC和ZZV自力式差(微)壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN01,PN10.差(微)壓均可分段調節.從50mm .W.C至0.1MPa.其用途十分廣泛,可用于工業燃燒系統,控制兩種物料,如煤氣,空氣流量配比,以達理想燃燒。用于氫冷發電機組密封油系封，當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓,端壓,力為零)。自力式微壓調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。我廠在原有氣動角形閥的基礎上開發的一種新穎產品。自力式微壓調節閥廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。自力式微壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。

一、ZZV自力式微壓調節閥產品特點

1、無需停止生產即可進行設定值的調整;
2、無填料,閥桿上,下活動時不存在磨擦,上密封絕對可靠;
3、執行機構敏感地件極為靈敏,極微小的壓力變化會被感測出來;
4、閥體為四通形式,因面K,B型可通用一種閥體。

三、ZZV型自力式微壓調節閥原理

該閥采用大膜片執行機構輸出力大穩定,對壓力流量微小變化極其,控制精度很高,閥芯采用單座流開（高進低出）設在閥蓋處（和閥體連接處）安裝有平衡膜片（起到閥前壓力平衡，消除不平衡力）閥后壓力經取壓管進入薄膜執行機構,同薄膜執行機構調節彈簧相比較,壓力達不到設定值（調節壓縮執行機構彈簧）閥后壓力則變大，反之則變小。

四、ZZV自力式微壓調節閥技術參數

注: 1、單座公稱壓力為0.1MPa，雙座為1.0MPa。

     2、雙座差壓調節范圍為36～100KPa。
