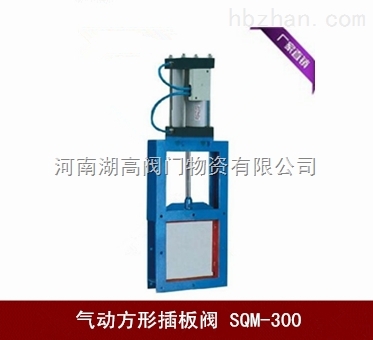

氣動插板閥SQM-300
產品概述
氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備,廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。氣動插板閥的優點結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調整尺度。結構特點結構簡單、操作靈活、重量輕、無卡阻、切斷快,特別適用于各類無粘度的固體、粉料及小于Φ10mm的顆粒料,晶粒料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調節開度。主要用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大,啟動頻繁,切斷迅速的理想設備。
氣動單雙向插板閥又稱手動刀型閘閥,刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上開有一個通徑大小的圓口,通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽,介質不會卡阻堵塞,并且具有全通徑流通特性,其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造,工藝性好,結構緊湊等特點,密封閥座為活動結構設計,有防磨損和自動補償功能,因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動,使得閥門啟閉力穩定,并且具有切斷介質等特點。
氣動插板閥結構圖

手動插板門、氣動插板門是輸送飛灰和粉狀干物料的系統中用它栽止輸送物的裝置,可安裝在火力發電廠的省煤器、空氣預熱器、干式除塵器、煙道等灰斗下部,也可與電動給料機配套使用,工作溫度允許達200℃。這種裝置重量輕、體積小、無飛灰外跑。
手動插板門、氣動插板門是用于風道中作截流介質之用的閘門,它可根據用戶提供的技術要求設計制造及選用不同的材質,電動插板門采用絲桿傳動,具有運轉靈活無卡澀,密封無泄漏等特點。
用途
電動閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備,廣泛應用于礦山、糧食等行業控制流量變化或迅速切斷(特料直徑≤50mm)
手動插板門、氣動插板門主要連接尺寸
類別Category |
A×A |
B×B |
C×C |
L |
H |
D0 |
n-d |
單向 One-way |
220×200 |
256×256 |
296×296 |
100 |
820 |
300 |
8-φ12 |
250×250 |
306×306 |
346×346 |
100 |
930 |
340 |
8-φ14 |
300×300 |
356×356 |
396×396 |
100 |
1050 |
380 |
8-φ14 |
400×400 |
456×456 |
496×496 |
100 |
1140 |
445 |
12-φ14 |
450×450 |
510×510 |
556×556 |
120 |
1450 |
530 |
12-φ18 |
500×500 |
560×560 |
606×606 |
120 |
1610 |
580 |
16-φ18 |
雙向 Two-way |
600×600 |
660×660 |
706×706 |
120 |
1830 |
450 |
16-φ18 |
700×700 |
770×770 |
820×820 |
140 |
2130 |
450 |
20-φ18 |
800×800 |
870×870 |
920×920 |
140 |
2440 |
450 |
20-φ18 |
900×900 |
974×974 |
1030×1030 |
160 |
2660 |
450 |
24-φ23 |
1000×1000 |
1074×1074 |
1130×113 |
160 |
2870 |
450 |
24-φ23 |
插板閥技術標準
1、插板閥的殼體試驗和密封試驗介質為水(含防腐劑)、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥,密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥,對有密封性能要求的,密封試驗的泄漏量按1×DNmm/s計算,沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥,關閉位置調定后,關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定,其他技術要按JB/Z 234的規定
歡迎選購河南湖高閥門物資有限公司【氣動插板閥/氣動方形閘門/氣動螺旋閘門QSM-300】產品,您的滿意是我們不朽的追求!公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力!希望使用我公司產品的用戶,都獲得十分滿意的產品和服務,我們將一如既往的為廣大用戶提供一流水平的產品及服務,與您攜手共創輝煌!
