商品介紹

品牌:上海喬邑

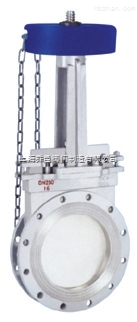

商品名稱:鏈輪式不銹鋼刀型閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【鏈輪式不銹鋼刀型閘閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

一、主要概述：

鏈輪式不銹鋼刀型閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀型閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。

二、產品特點：

1.提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。
2.不銹鋼閘板可防止腐蝕引起的密封泄漏。
3.硬質全金密封面能保證密封耐磨性能和要求。
4.閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。
5.短結構長度，可節省原料、安裝空間也有效支持管道強度。
6.科學的上密封填料函設計，使上密封安全有效，經久耐用。
7.三角形的支架節省原材料，保證需要的力學性能。
8.閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。
9.閥體加強筋設計提高閥體的強度。
10.不銹鋼閥桿經久耐用，雙頭螺栓使啟閉更為迅速。
11.可任意選用驅動機構。
12.150以上口徑，采用全封閉結構，更能有效開啟和防止泄漏。
13.氟橡膠密封面能達到密封效果,提高使用溫度。
14.橡膠密封面直接硫化在閥體內,不會脫落。
三、主要性能參數：

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZL73H-10C/16C	10、16	1.0、1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZL73F-10P/16P
PZL73Y-10P/16P

四、主要零件材料：

型號	材料
型號	閥體	閥桿	密封面	填料
PZL73H-10C/16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZL73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZL73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)

五、主要外形尺寸：

公稱壓力	DN	L	D1	D2	H	Z-M	Do	W(Kg)
1.O MPa	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6 MPa	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	235
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M22	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
