商品介紹

品牌:上海喬邑

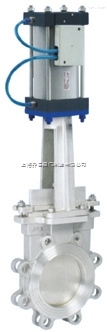

商品名稱:氣動梅花型刀閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【氣動梅花型刀閘閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

氣動梅花型刀閘閥主要由閥體、閥板、絲桿、閥桿螺母、支架、壓條、手輪、填料組成，具有體積小，重量輕，本產品屬單夾式梅花型、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，廣泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，是一種應用性強的新型更新替代閥門產品。

氣動梅花型刀閘閥可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏；短結構長度，可節省原料、安裝空間、也有效支持管道強度；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封；U型閘板可作為切斷使用。

1 閥體材質:鑄鋼(WCB)、不銹鋼（304、316）、2520

2 公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

3 公稱通徑：DN50-600mm NPS2"-24"

4 適用溫度:-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)

5 連接法蘭:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準

6 密封型式：硬密封（H、Y）、軟密封（X、F）

7 泄漏量:硬密封：D級（液體0.1XDNmm3/s）、軟密封：A級（零泄漏）

8 驅動方式：氣動（0.4-0.8MPA）（手氣雙驅動）、附件:氣動三聯件）

氣動刀閘閥性能參數

公稱壓力		殼體試驗（Mpa)		密封封試驗（Mpa)		工作溫度	通用介質
0.6、1.0、1.6		0.9、1.5、2.4		0.7、1.1、1.8		≤900℃	紙漿、污水、煤裝漿、灰、渣水混全物

氣動刀閘閥零部件材料

閥體、閥蓋			閘板		閥桿	密封閥座				填料
不銹鋼、碳鋼、灰鑄鐵			碳鋼、不銹鋼		不銹鋼	橡膠、四氟、不銹鋼、硬質合金、				盤根

氣動刀閘閥結構尺寸

公稱壓力	0.6MPa 1.0MPa 1.6MPa
公稱通徑	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350
厚度 L	43	46	46	52	56	56	60	68	78	78
高度 H	335	363	395	465	530	630	750	900	1120	1260

公稱壓力	0.6MPa 1.0MPa 1.6MPa
公稱通徑	DN400	DN450	DN500	DN600	DN700	DN800	DN900	DN1000	DN1200	DN1400
厚度 L	102	114	127	154	165	190	203	216	254	待定
高度 H	1450	1600	1800	2300	2500	2800	3100	3400	待定	待定

氣動刀閘閥法蘭尺寸

PN0.6MPa法蘭連接尺寸
公稱通徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	螺栓直徑	密封面		法蘭厚度
DN	D	K	L	螺栓孔數量	螺栓直徑	d	f	C
DN50	140	110	14	4	M12	90	3	16
DN65	160	130	14	4	M12	110	3	16
DN80	190	150	18	4	M16	125	3	18
DN100	210	170	18	4	M16	145	3	18
DN125	240	200	18	8	M16	175	3	20
DN150	265	225	18	8	M16	200	3	20
DN200	320	280	18	8	M16	255	3	22
DN250	375	335	18	12	M16	310	4	24
DN300	440	395	23	12	M20	362	4	24
DN350	490	445	23	12	M20	412	4	26
DN400	540	495	23	16	M20	462	4	28
DN450	595	550	23	16	M20	518	4	28
DN500	645	600	23	20	M20	568	4	30
DN600	755	705	26	20	M24	670	5	30
DN700	860	810	26	24	M24	775	5	32
DN800	975	920	30	24	M27	880	5	32
DN900	1075	1020	30	24	M27	980	5	34
DN1000	1175	1120	30	28	M27	1080	5	36

PN1.0MPa法蘭連接尺寸
公稱通徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	螺栓直徑	密封面		法蘭厚度
DN	D	K	L	螺栓孔數量	螺栓直徑	d	f	C
DN50	165	125	18	4	M16	100	3	18
DN65	185	145	18	4	M16	120	3	20
DN80	200	160	18	4	M16	135	3	20
DN100	220	180	18	8	M16	155	3	22
DN125	250	210	18	8	M16	185	3	24
DN150	285	240	23	8	M20	210	3	24
DN200	340	295	23	8	M20	265	3	24
DN250	395	350	23	12	M20	320	3	26
DN300	445	400	23	12	M20	368	4	28
DN350	505	460	23	16	M20	428	4	28
DN400	565	515	26	16	M24	482	4	30
DN450	615	565	26	20	M24	532	4	30
DN500	670	620	26	20	M24	585	4	32
DN600	780	725	30	20	M27	685	5	36
DN700	890	840	30	24	M27	800	5	36
DN800	1015	950	34	24	M30	905	5	38
DN900	1115	1050	34	28	M30	1005	5	38
DN1000	1230	1160	36	28	M33	1110	5	38

PN1.6MPa法蘭連接尺寸
公稱通徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	螺栓直徑	密封面		法蘭厚度
DN	D	K	L	螺栓孔數量	螺栓直徑	d	f	C
DN50	165	125	18	4	M16	100	3	22
DN65	185	145	18	4	M16	120	3	24
DN80	200	160	18	8	M16	135	3	24
DN100	220	180	18	8	M16	155	3	26
DN125	250	210	18	8	M16	185	3	28
DN150	285	240	23	8	M20	210	3	28
DN200	340	295	23	12	M20	265	3	30
DN250	405	355	26	12	M24	320	3	32
DN300	460	410	26	12	M24	375	4	32
DN350	520	470	26	16	M24	435	4	34
DN400	580	525	30	16	M27	485	4	38
DN450	640	585	30	20	M27	545	4	42
DN500	715	650	34	20	M30	608	4	48
DN600	840	770	36	20	M33	718	5	50
DN700	910	840	36	24	M33	788	5	50
DN800	1025	950	39	24	M36	898	5	52
DN900	1125	1050	39	28	M36	998	5	44
DN1000	1255	1170	42	28	M39	1110	5	46
