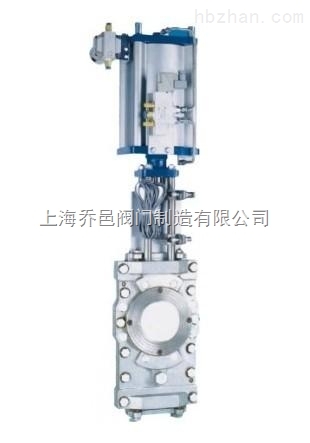

氣動穿透式插板閥
氣動穿透式插板閥參數 氣動穿透式插板閥尺寸 氣動穿透式插板閥規格
品牌
上海喬邑型號
氣動穿透式插板閥瀏覽次數
89 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動穿透式插板閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【氣動穿透式插板閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
氣動穿透式插板閥顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
設計制造: JB/T8691-1998
結構長度: GB/T15188.2-94
法蘭連接: GB/T9113.1-2000 JB/T79-94
試驗與驗收: GB/T13927-92
氣動插板閥主要性能規范及零部件材質
|
稱壓力 |
PN |
|
閥體、上蓋 |
碳鋼、不銹鋼 |
||||||
|
殼體試驗 |
1.5XPN |
閥板 |
不銹鋼 |
|||||||
|
密封試驗 |
1.1XPN |
閥桿 |
不銹鋼 |
|||||||
|
工作溫度 |
橡膠≤80℃ 四氟密封≤180℃ |
密封圈 |
四氟、橡膠 |
|||||||
|
≤80℃, PTFE≤180℃ |
|
|
||||||||
|
適用介質 |
干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等 |
|
|
|||||||
氣動插板閥連接尺寸
|
DN |
L |
H2 |
H3 |
D1 |
D2 |
D0 |
N-M |
P |
||
|
100 |
51 |
705 |
585 |
180 |
156 |
240 |
8-M16 |
490 |
||
|
125 |
57 |
780 |
665 |
210 |
184 |
260 |
8-M16 |
490 |
||
|
150 |
570 |
810 |
770 |
240 |
211 |
280 |
8-M20 |
490 |
||
|
200 |
70 |
930 |
920 |
295 |
266 |
300 |
12-M20 |
520 |
||
|
250 |
70 |
1080 |
1175 |
355 |
319 |
320 |
12-M24 |
520 |
||
|
300 |
76 |
1140 |
1255 |
410 |
370 |
340 |
12-M24 |
520 |
||
|
350 |
76 |
1290 |
1455 |
470 |
429 |
360 |
16-M24 |
520 |
||
|
400 |
89 |
1344 |
1559 |
525 |
480 |
400 |
16-M27 |
605 |
||
|
450 |
89 |
1560 |
1926 |
585 |
548 |
450 |
20-M27 |
605 |
||
|
500 |
114 |
1610 |
2226 |
650 |
609 |
500 |
20-M30 |
605 |
||
上海喬邑閥門為您提供專業的【氣動穿透式插板閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
