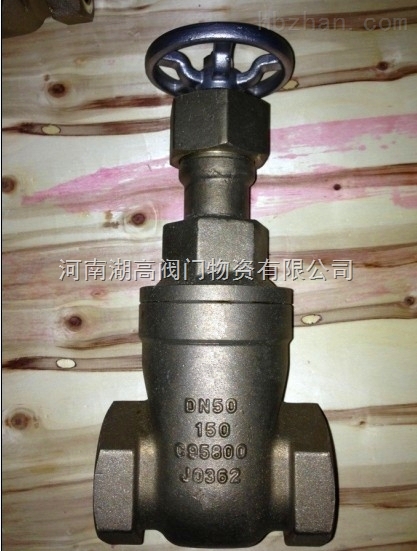

內螺紋青銅閘閥

產品概述

一、青銅閘閥概述

青銅閘閥開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上 , 青銅閘閥再倒回 1/2－1圈,作為全開閥門的位置。因此,銅閥門的全開位置，按閘板的位置(即行程)來確定。

二、青銅閘閥特點

青銅閘閥閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,介質溫度不高時為 2°52“。楔式青銅閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。

三、青銅閘閥種類

1、按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 青銅閘閥楔式閘板式閘閥又可分為:單閘板式、雙閘板式和彈性閘板式；青銅閘閥平行閘板式閘閥可分為單閘板式和雙閘板式。

2、按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。青銅閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。

3、閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥(亦叫明桿閘閥)。通常在升降桿上有梯形螺紋；有的閘閥, 青銅閘閥閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

四、青銅閘閥相關參數
