商品介紹
品牌:上海喬邑

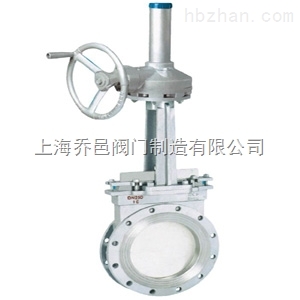

商品名稱:對夾傘齒輪刀型閘閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【對夾傘齒輪刀型閘閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
對夾傘齒輪刀型閘閥主要由閥體、閥板、絲桿、閥桿螺母、支架、壓條、手輪、填料組成，本閥具有體積小，重量輕，本產品屬對夾法蘭式H型、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，廣泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，是一種應用性強的新型更新替代閥門產品。
對夾傘齒輪刀型閘閥可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏；短結構長度，可節省原料、安裝空間、也有效支持管道強度；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封；U型閘板可作為切斷使用。
1 閥體材質:鑄鋼(WCB)、不銹鋼（304、316）、2520
2 公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
3 公稱通徑：DN50-600mm NPS2"-24"
4 適用溫度:-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)
5 連接法蘭:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準
6 密封型式：硬密封（H、Y）、軟密封（X、F）
7 泄漏量:硬密封：D級（液體0.1XDNmm3/s）、軟密封：A級（零泄漏）
8 驅動方式：傘齒輪驅動
傘齒輪刀型閘閥性能參數
|
公稱壓力 |
殼體試驗（Mpa) |
密封封試驗（Mpa) |
工作溫度 |
通用介質 |
||||||
|
0.6、1.0、1.6 |
0.9、1.5、2.4 |
0.7、1.1、1.8 |
≤900℃ |
紙漿、污水、煤裝漿、灰、渣水混全物 |
||||||
傘齒輪刀型閘閥零部件材料
|
閥體、閥蓋 |
閘板 |
閥桿 |
密封閥座 |
填料 |
||||||
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金、 |
盤根 |
||||||
傘齒輪刀型閘閥結構尺寸
|
公稱壓力 |
0.6MPa 1.0MPa 1.6MPa |
|||||||||
|
公稱通徑 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
厚度 L |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
78 |
78 |
|
高度 H |
475 |
500 |
535 |
605 |
665 |
765 |
880 |
1020 |
1220 |
1375 |
|
|
||||||||||
|
公稱壓力 |
0.6MPa 1.0MPa 1.6MPa |
|||||||||
|
公稱通徑 |
DN400 |
DN450 |
DN500 |
DN600 |
DN700 |
DN800 |
DN900 |
DN1000 |
DN1200 |
DN1400 |
|
厚度 L |
102 |
114 |
127 |
154 |
165 |
190 |
203 |
216 |
254 |
待定 |
|
高度 H |
1560 |
1720 |
1870 |
2220 |
2570 |
3030 |
3420 |
3470 |
4230 |
待定 |
傘齒輪刀型閘閥法蘭連接尺寸
|
PN0.6MPa法蘭連接尺寸 |
||||||||
|
公稱通徑 |
法蘭外徑 |
螺栓孔中心距 |
螺栓孔直徑 |
螺栓孔數量 |
螺栓直徑 |
密封面 |
法蘭厚度 |
|
|
DN |
D |
K |
L |
d |
f |
C |
||
|
DN50 |
140 |
110 |
14 |
4 |
M12 |
90 |
3 |
16 |
|
DN65 |
160 |
130 |
14 |
4 |
M12 |
110 |
3 |
16 |
|
DN80 |
190 |
150 |
18 |
4 |
M16 |
125 |
3 |
18 |
|
DN100 |
210 |
170 |
18 |
4 |
M16 |
145 |
3 |
18 |
|
DN125 |
240 |
200 |
18 |
8 |
M16 |
175 |
3 |
20 |
|
DN150 |
265 |
225 |
18 |
8 |
M16 |
200 |
3 |
20 |
|
DN200 |
320 |
280 |
18 |
8 |
M16 |
255 |
3 |
22 |
|
DN250 |
375 |
335 |
18 |
12 |
M16 |
310 |
4 |
24 |
|
DN300 |
440 |
395 |
23 |
12 |
M20 |
362 |
4 |
24 |
|
DN350 |
490 |
445 |
23 |
12 |
M20 |
412 |
4 |
26 |
|
DN400 |
540 |
495 |
23 |
16 |
M20 |
462 |
4 |
28 |
|
DN450 |
595 |
550 |
23 |
16 |
M20 |
518 |
4 |
28 |
|
DN500 |
645 |
600 |
23 |
20 |
M20 |
568 |
4 |
30 |
|
DN600 |
755 |
705 |
26 |
20 |
M24 |
670 |
5 |
30 |
|
DN700 |
860 |
810 |
26 |
24 |
M24 |
775 |
5 |
32 |
|
DN800 |
975 |
920 |
30 |
24 |
M27 |
880 |
5 |
32 |
|
DN900 |
1075 |
1020 |
30 |
24 |
M27 |
980 |
5 |
34 |
|
DN1000 |
1175 |
1120 |
30 |
28 |
M27 |
1080 |
5 |
36 |
|
PN1.0MPa法蘭連接尺寸 |
||||||||
|
公稱通徑 |
法蘭外徑 |
螺栓孔中心距 |
螺栓孔直徑 |
螺栓孔數量 |
螺栓直徑 |
密封面 |
法蘭厚度 |
|
|
DN |
D |
K |
L |
d |
f |
C |
||
|
DN50 |
165 |
125 |
18 |
4 |
M16 |
100 |
3 |
18 |
|
DN65 |
185 |
145 |
18 |
4 |
M16 |
120 |
3 |
20 |
|
DN80 |
200 |
160 |
18 |
4 |
M16 |
135 |
3 |
20 |
|
DN100 |
220 |
180 |
18 |
8 |
M16 |
155 |
3 |
22 |
|
DN125 |
250 |
210 |
18 |
8 |
M16 |
185 |
3 |
24 |
|
DN150 |
285 |
240 |
23 |
8 |
M20 |
210 |
3 |
24 |
|
DN200 |
340 |
295 |
23 |
8 |
M20 |
265 |
3 |
24 |
|
DN250 |
395 |
350 |
23 |
12 |
M20 |
320 |
3 |
26 |
|
DN300 |
445 |
400 |
23 |
12 |
M20 |
368 |
4 |
28 |
|
DN350 |
505 |
460 |
23 |
16 |
M20 |
428 |
4 |
28 |
|
DN400 |
565 |
515 |
26 |
16 |
M24 |
482 |
4 |
30 |
|
DN450 |
615 |
565 |
26 |
20 |
M24 |
532 |
4 |
30 |
|
DN500 |
670 |
620 |
26 |
20 |
M24 |
585 |
4 |
32 |
|
DN600 |
780 |
725 |
30 |
20 |
M27 |
685 |
5 |
36 |
|
DN700 |
890 |
840 |
30 |
24 |
M27 |
800 |
5 |
36 |
|
DN800 |
1015 |
950 |
34 |
24 |
M30 |
905 |
5 |
38 |
|
DN900 |
1115 |
1050 |
34 |
28 |
M30 |
1005 |
5 |
38 |
|
DN1000 |
1230 |
1160 |
36 |
28 |
M33 |
1110 |
5 |
38 |
|
PN1.6MPa法蘭連接尺寸 |
||||||||
|
公稱通徑 |
法蘭外徑 |
螺栓孔中心距 |
螺栓孔直徑 |
螺栓孔數量 |
螺栓直徑 |
密封面 |
法蘭厚度 |
|
|
DN |
D |
K |
L |
d |
f |
C |
||
|
DN50 |
165 |
125 |
18 |
4 |
M16 |
100 |
3 |
22 |
|
DN65 |
185 |
145 |
18 |
4 |
M16 |
120 |
3 |
24 |
|
DN80 |
200 |
160 |
18 |
8 |
M16 |
135 |
3 |
24 |
|
DN100 |
220 |
180 |
18 |
8 |
M16 |
155 |
3 |
26 |
|
DN125 |
250 |
210 |
18 |
8 |
M16 |
185 |
3 |
28 |
|
DN150 |
285 |
240 |
23 |
8 |
M20 |
210 |
3 |
28 |
|
DN200 |
340 |
295 |
23 |
12 |
M20 |
265 |
3 |
30 |
|
DN250 |
405 |
355 |
26 |
12 |
M24 |
320 |
3 |
32 |
|
DN300 |
460 |
410 |
26 |
12 |
M24 |
375 |
4 |
32 |
|
DN350 |
520 |
470 |
26 |
16 |
M24 |
435 |
4 |
34 |
|
DN400 |
580 |
525 |
30 |
16 |
M27 |
485 |
4 |
38 |
|
DN450 |
640 |
585 |
30 |
20 |
M27 |
545 |
4 |
42 |
|
DN500 |
715 |
650 |
34 |
20 |
M30 |
608 |
4 |
48 |
|
DN600 |
840 |
770 |
36 |
20 |
M33 |
718 |
5 |
50 |
|
DN700 |
910 |
840 |
36 |
24 |
M33 |
788 |
5 |
50 |
|
DN800 |
1025 |
950 |
39 |
24 |
M36 |
898 |
5 |
52 |
|
DN900 |
1125 |
1050 |
39 |
28 |
M36 |
998 |
5 |
44 |
|
DN1000 |
1255 |
1170 |
42 |
28 |
M39 |
1110 |
5 |
46 |
