Q941N電動鍛鋼高壓球閥廠家,電動高壓球閥價格
電動鍛鋼高壓球閥 電動高壓球閥 鍛鋼球閥
品牌
湖高型號
Q941N瀏覽次數
98 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q941N電動鍛鋼高壓球閥廠家,電動高壓球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

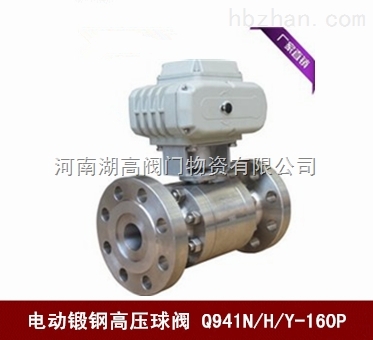

Q941N電動鍛鋼高壓球閥
產品概述
Q941N電動鍛鋼高壓球閥是由鍛鋼高壓浮動球閥及角行程電動執行器組成。執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。高壓球閥主要零部件是經專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在最大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
電動鍛鋼高壓球閥結構圖
Q941N/H/Y電動鍛鋼高壓球閥是三分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用 于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保 證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最 小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
Q941N/H/Y電動鍛鋼高壓球閥主要零部件材料表
序號
零件名稱
材料名稱
Q941N/H/Y-C
Q941N/H/Y-P
Q941N/H/Y-R
Q941N/H/Y-RL
1
閥體、閥蓋
WCB
CF8
CF8M
CF3M
2
球體
2Cr13
CF8
CF8M
CF3M
3
閥桿
2Cr13
304
316
316L
4
閥座密封面
尼龍、碳素纖維+PTFE、對位聚苯(PPL)、鉻鎳系不銹鋼、硬質合金
5
螺柱、螺母
35、35CrMoA(B7)、45(2H)
2Cr13(420)、1Cr18Ni9、1Cr17Ni2(431)
6
填料
PTFE、柔性石墨
Q941N/H/Y電動鍛鋼高壓球閥主要性能規范表
公稱通徑 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
允許壓差(MPa)
≤ 公稱壓力
動作范圍
0～90°、0～360°
泄露量Q
按GB/T4213-92，小于額定KV0.01%
基本誤差
±1%
回差
±1%
死區
≤1%(可調)
可調范圍
250：1
350：1
公稱通徑DN(mm)
DN15-300
公稱壓力PN(MPa)
1.6
2.5
4.0
6.4
10.0
16.0
25.0
試驗壓力
強度試驗
2.4
3.75
6.0
9.6
15.0
24.0
37.5
密封試驗
1.76
2.75
4.4
7.04
11.0
17.6
27.5
低壓氣密試驗
0.5～0.7
Q941N/H/Y電動鍛鋼高壓球閥執行機構主要技術參數表
執行器型號
CHR、HQ、381、DZW系列角行程執行機構
電源
AC200/220V、50/60Hz
輸出力矩
50N.M～2000N.M
動作范圍
0～90°、0～360°
動作時間
15秒/30秒/60秒
防護等級
相當于IP67
隔爆標志
ExdⅡBT4
驅動電機
8W/E
進線接口
PE1/2〞進線線鎖
限位
電氣、機械二重限位
Q941N電動鍛鋼高壓球閥主要外形尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)尺寸(mm)
L
H
H1
H2
D
D1
D2
A1
b
1.6-25.0
15～300
該閥門為訂做產品，各標準連接尺寸都不相同，如需要詳細連接尺寸及技術資料，請聯系我公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。
歡迎選購河南湖高閥門物資有限公司【精小型電動不銹鋼鍛鋼高壓球閥Q941N/H/Y-160P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
