Q945H電動三通球閥廠家,電動不銹鋼球閥價格
電動三通球閥 三通球閥 電動球閥
品牌
湖高型號
Q945H瀏覽次數
107 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q945H電動三通球閥廠家,電動不銹鋼球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

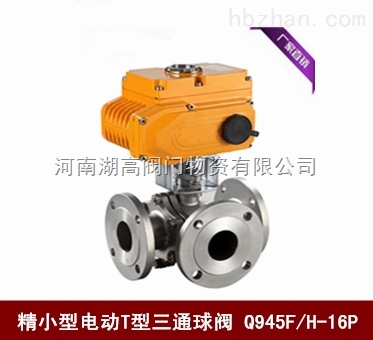

Q945H電動三通球閥
產品概述
Q945H電動三通球閥可使三路正交的管道互相連通，即起分流(合流)作用，也可使其中兩條管道連通而切斷另一路管道，靈活控制管路中介質的合流或分流。由DSR、3810R、DZW、HQ、PSQ系列電動執行機構和T型三通球閥組成成，通過電動執行器產生的動力來改變球芯與管道的相對位置，從而對三條管路流體實現不同的組合控制。該產品以220V單相交流電為力源，接受控制系統 (或操作器) 來的220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使T型三通球閥實現對管路流體的換向作用。
電動三通球閥結構圖
Q944F/H Q945F/H電動三通球閥流向圖
Q945H電動三通球閥主要零部件材料表
序號
零件名稱
材質名稱(常規配置)
Q945F/H-C
Q945F/H-P
Q945F/H-R
Q945F/H-RL
1
閥體/閥蓋
WCB
CF8(304)
CF8M(316)
CF3M(316L)
2
球體
WCB+ENP
CF8(304)
CF8M(316)
CF3M(316L)
3
密封圈
PTFE、PPL、柔性石墨
4
閥座
PTFE
PTFE
PTFE
PTFE
5
填料
柔性石墨/PPL/PTFE+O形圈
6
閥桿
2Cr13
304
316
316L
7
雙頭螺栓
35CrMoA
304
316
316L
8
墊片
PTFE、PPL、柔性石墨
Q945F/H電動三通球閥主要執行器技術參數表
執行器型號
DSR、3810R、DZW、HQ、PSQ電動執行機構
主要技術參數
電源電壓：220V/50Hz、380V/50Hz；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP65(或IP67)；隔爆標志：ExdⅡBT4；手操功能：手柄。
環境溫度：-25～+70℃；環境濕度：≤95%
Q945F/H電動三通球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
主要尺寸(mm)
L
L1
D
D1
D2
b
1.6
15
150
75
95
65
46
14
20
150
75
105
75
56
16
25
180
90
115
85
65
16
32
200
100
140
100
76
18
40
220
110
150
110
84
18
50
240
120
165
125
99
20
65
260
130
185
145
118
20
80
280
140
200
160
132
20
100
320
160
220
180
156
22
125
380
190
250
210
184
22
150
440
220
285
240
211
24
200
550
275
340
295
266
24
歡迎選購河南湖高閥門物資有限公司【精小型電動不銹鋼T型三通球閥Q945F/H-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
