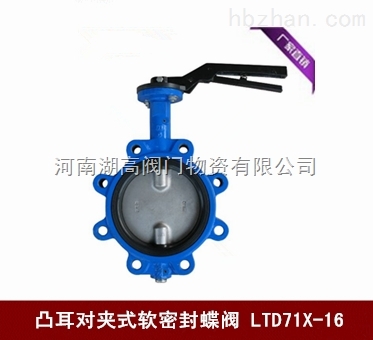

LTD71X凸耳對夾式軟密封蝶閥

產品概述

LTD71X凸耳對夾式軟密封蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節。蝶閥全開到全關通常是小于90度，蝶閥和蝶桿本身沒有自鎖有力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。

LTD71X凸耳對夾式軟密封蝶閥結構圖

凸耳式蝶閥介紹：
對夾式凸耳蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。

 用途

材料

凸耳式蝶閥結構：
對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

凸耳式蝶閥適用范圍：
凸耳式軟密封蝶閥是指關閉件（蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥門，在管道上主要起切斷和節流作用。蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。常用的蝶閥有對夾式蝶閥、凸耳式蝶閥和法蘭式蝶閥。蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。

主要尺寸參數

歡迎選購河南湖高閥門物資有限公司【LTD71X/371-16凸耳對夾式軟密封蝶閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
